Khung Khoa học Đa Tỷ lệ cho Cơ sở Hạ tầng Đất, Khử Carbon Xi măng và Hệ thống Kết cấu Lai

HỆ VẬT LIỆU CHO NỀN VĂN MINH CARBON THẤP

Khung Khoa học Đa Tỷ lệ cho Cơ sở Hạ tầng Đất, Khử Carbon Xi măng và Hệ thống Kết cấu Lai

Một cách tiếp cận Hệ thống từ Khoáng vật đến Quy hoạch Quốc gia

Tóm tắt Điều hành

Ngành xây dựng toàn cầu đang đứng trước một nghịch lý: nó là nền tảng của nền văn minh hiện đại, nhưng đồng thời là một trong những tác nhân lớn nhất gây ra biến đổi khí hậu. Khoảng 37% tổng phát thải CO₂ toàn cầu đến từ lĩnh vực xây dựng và vật liệu xây dựng . Ngành này cũng chiếm gần 50% tổng lượng vật liệu khai thác toàn cầu, sử dụng 28% năng lượng toàn cầu và đóng góp 11-13% GDP toàn cầu . Xi măng Portland, vật liệu xây dựng phổ biến nhất thế giới, chịu trách nhiệm cho khoảng 7-8% tổng phát thải CO₂ toàn cầu hàng năm, chủ yếu từ quá trình nung clinker. Trong khi đó, thép có GWP cao nhất với 3,2-3,6 tấn CO₂e mỗi tấn, đóng góp trung bình 34% tổng carbon nhúng trong các tòa nhà .

Phát thải nhúng (embodied emissions) từ sản xuất vật liệu như xi măng, thép, cát và nhôm đang ngày càng chiếm tỷ trọng lớn trong tổng phát thải của ngành xây dựng. Trong khi phát thải vận hành (operational emissions) đã giảm nhờ các tiêu chuẩn hiệu quả năng lượng, phát thải nhúng hiện chiếm 20-25% tổng phát thải vòng đời của các tòa nhà thông thường, và có thể lên tới 45-50% đối với các tòa nhà hiệu suất cao . Tại Trung Quốc, một nghiên cứu trên 85 công trình xây dựng cho thấy phát thải carbon nhúng dao động từ 199,9 đến 339,5 kg CO₂e/m², với bê tông và cốt thép chiếm tới 90% tổng phát thải, và tầng hầm có thể đóng góp tới 70% tổng carbon nhúng .

Việt Nam, với sản lượng xi măng đạt 49,8 triệu tấn trong nửa đầu năm 2025 (tăng 18% so với cùng kỳ) và 137 triệu tấn trong 9 tháng đầu năm 2025 (tăng 15%), đang ở tâm điểm của thách thức này . Tổng tiêu thụ xi măng và clinker đạt 54 triệu tấn, trong đó tiêu thụ nội địa đạt 37,5 triệu tấn (tăng 18%), xuất khẩu đạt 17 triệu tấn (tăng 6%) với giá trị khoảng 635 triệu USD, chủ yếu sang Philippines, Hoa Kỳ, Singapore và Malaysia . Việt Nam dự kiến sẽ vượt Hoa Kỳ để trở thành nhà sản xuất xi măng lớn thứ ba toàn cầu vào cuối năm 2025.

Ngành xi măng Việt Nam đã bắt đầu áp dụng các mô hình kinh tế tuần hoàn. Vicem Hà Tiên 1 sử dụng tro bay từ nhà máy nhiệt điện, xỉ lò cao và hơn 213.000 tấn chất thải làm nhiên liệu thay thế, giúp tiết kiệm khoảng 5,3 triệu USD trong nửa đầu năm 2025 . Tuy nhiên, cơ hội áp dụng các vật liệu thay thế xi măng (SCM) như tro bay, xỉ lò cao nghiền mịn (GGBS), tro trấu và cao lanh nung vẫn còn rất lớn, với tiềm năng giảm phát thải CO₂ lên đến 31% và giảm chỉ số tiêu thụ năng lượng lên đến 38%.

Thay vì tiếp cận vấn đề từ góc độ "nhà đất" hay "công trình xanh" đơn thuần, bài viết này đề xuất một khung khoa học đa tỷ lệ tích hợp kỹ thuật xây dựng, khoa học vật liệu, cơ học kết cấu, địa kỹ thuật, vật lý xây dựng, khoa học độ bền, sản xuất, kinh tế học và tối ưu hóa hệ thống. Khung này nhấn mạnh rằng quá trình chuyển đổi sang nền văn minh carbon thấp đòi hỏi sự hiểu biết sâu sắc về các tương tác từ cấp độ nguyên tử đến cấp độ đô thị—một quan điểm phù hợp với cách tiếp cận hệ thống được thúc đẩy bởi các tổ chức quốc tế như RILEM, IPCC và WBCSD.

RILEM, tổ chức khoa học hàng đầu về vật liệu và kết cấu xây dựng, đã thành lập nhiều ủy ban kỹ thuật (TC) để thúc đẩy tiêu chuẩn hóa và nghiên cứu khoa học cho vật liệu bền vững. TC 274-TCE đã phát triển một quy trình thử nghiệm uốn 3 điểm tiêu chuẩn cho gạch đất, dựa trên chiến dịch thử nghiệm liên phòng thí nghiệm với 7 phòng thí nghiệm tại 3 quốc gia trên 98 viên gạch, nhằm kiểm soát chất lượng và đảm bảo hiệu suất cơ học của vật liệu đất trong xây dựng kết cấu . RILEM cũng đã công bố khuyến nghị về phương pháp xác định hệ số truyền hơi ẩm của sản phẩm xây dựng từ đất , hỗ trợ phát triển các tiêu chuẩn kỹ thuật cho vật liệu đất bền vững.

Với nửa số tòa nhà sẽ tồn tại vào năm 2050 vẫn chưa được xây dựng hoặc cải tạo , các quyết định hôm nay sẽ định hình phát thải, sử dụng năng lượng và chất lượng cuộc sống cho nhiều thế hệ. Mỗi ngày, thế giới xây dựng thêm khoảng 12,7 triệu mét vuông sàn—tương đương gần như toàn bộ thành phố Paris mỗi tuần . Để điều chỉnh ngành này theo lộ trình Net Zero, đầu tư vào hiệu quả năng lượng cần đạt 5,9 nghìn tỷ USD vào năm 2030, tương đương 592 tỷ USD mỗi năm.

Phần I — Văn minh Được Xây Dựng Từ Vật liệu

Không phải kiến trúc.

Không phải ngôi nhà.

Vật liệu.

Mọi nền văn minh có thể được mô tả như một sự chuyển đổi trong các hệ thống vật liệu thống trị. Lịch sử nhân loại là lịch sử của các cuộc cách mạng vật liệu—từ đồ đá, đồ đồng, sắt, đến bê tông, thép, nhôm, polymer và các vật liệu kỹ thuật cao. Mỗi sự chuyển đổi đã định hình lại năng lực sản xuất, tổ chức xã hội và dấu chân môi trường của nhân loại. Ngày nay, chúng ta đang đứng trước ngưỡng cửa của một cuộc cách mạng vật liệu mới: chuyển từ hệ thống vật liệu tuyến tính, sử dụng nhiều carbon sang các hệ thống vật liệu bền vững, carbon thấp và có khả năng tái tạo.

Thời kỳ Đồ đá (khoảng 3,3 triệu năm trước) ↓ Đồ đồng (khoảng 5.000 năm trước) ↓ Sắt (khoảng 3.200 năm trước) ↓ Bê tông (khoảng 200 năm trước) ↓ Thép (khoảng 150 năm trước) ↓ Kính (khoảng 100 năm trước) ↓ Nhôm (khoảng 100 năm trước) ↓ Polymer (khoảng 70 năm trước) ↓ Chất bán dẫn (khoảng 60 năm trước) ↓ Vật liệu Composite (khoảng 50 năm trước) ↓ Vật liệu Kỹ thuật Sinh học (hiện tại - đang nổi lên) ↓ Vật liệu Kết cấu Carbon Âm (tương lai - mục tiêu)

Ngành xây dựng toàn cầu tiêu thụ khoảng 50% tổng lượng vật liệu khai thác, sử dụng 28% năng lượng toàn cầu và đóng góp 11-13% GDP toàn cầu. Mỗi năm, khoảng 4,3 tỷ tấn xi măng và 1,8 tỷ tấn thép được sản xuất trên toàn thế giới, cùng với 26,6 tỷ tấn cát và 1,5 tỷ tấn nhôm, tạo nên một dòng vật liệu khổng lồ định hình địa chất nhân sinh (Anthropocene).

Cường độ vật liệu của các tòa nhà (Material Intensity of Buildings - MIB) đã thay đổi đáng kể theo thời gian và không gian. Các nghiên cứu chỉ ra rằng MIB tổng hợp hiện tại khoảng 1.464,3 kg/m², với sự chuyển dịch toàn cầu từ gạch và gỗ sang thép, xi măng, cát và đá . Phân tích dòng vật liệu xây dựng toàn cầu (Liu et al., 2025) tiết lộ rằng bê tông cốt thép (RC) chiếm 39% và bê tông-gạch (BC) chiếm 27% tổng số hồ sơ MIB . Các tòa nhà dân dụng chiếm 51%, thương mại 19%, công nghiệp 13% và công cộng 16% tổng số hồ sơ MIB . Sự đa dạng này đòi hỏi các chiến lược khử carbon đặc thù cho từng loại hình công trình và khu vực địa lý.

Việt Nam đang trải qua một giai đoạn đô thị hóa và phát triển cơ sở hạ tầng chưa từng có. Với dân số hơn 100 triệu người và tốc độ đô thị hóa khoảng 3,5%/năm, nhu cầu vật liệu xây dựng đang tăng vọt. Nhu cầu nhà ở tại các đô thị dự kiến cần khoảng 1,6 triệu căn hộ mỗi năm, trong khi hạ tầng giao thông và công trình công cộng đòi hỏi hàng trăm triệu tấn vật liệu xây dựng. Điều này đặt ra một câu hỏi chiến lược: Việt Nam sẽ xây dựng tương lai bằng vật liệu gì, và với dấu chân carbon nào?

Khái niệm "carbon nhúng" (embodied carbon) là trọng tâm của cuộc thảo luận này. Trong khi phát thải vận hành (operational emissions) đã giảm nhờ các tiêu chuẩn hiệu quả năng lượng, phát thải nhúng từ sản xuất vật liệu như xi măng, thép và nhôm đang chiếm tỷ trọng ngày càng lớn. Đối với các tòa nhà hiệu suất cao, phát thải nhúng có thể chiếm tới 45-50% tổng phát thải vòng đời, và con số này dự kiến sẽ tăng lên khi ngành xây dựng tiếp tục khử carbon. Tại Việt Nam, việc áp dụng các chiến lược giảm phát thải nhúng như sử dụng vật liệu tái chế, vật liệu địa phương và tối ưu hóa thiết kế kết cấu có thể tạo ra sự khác biệt đáng kể đối với mục tiêu Net Zero 2050.

Một cách tiếp cận đa tỷ lệ là cần thiết để hiểu được toàn bộ phạm vi của thách thức. Bài viết này thiết lập một bản thể học dòng vật liệu từ nguyên tử đến văn minh:

Nguyên tử → Cấu trúc tinh thể → Khoáng vật → Hạt → Chất kết dính → Vật liệu Composite → Cấu kiện kết cấu → Tòa nhà → Cơ sở hạ tầng → Thành phố → Nền kinh tế → Văn minh

Mỗi cấp độ trong hệ thống phân cấp này đều có các biến trạng thái, phương trình điều khiển, cơ chế lan truyền bất định, hàm mục tiêu tối ưu và cơ chế phản hồi riêng. Một cấp độ không thể được hiểu đầy đủ nếu không hiểu các cấp độ bên dưới và bên trên nó. Ví dụ, để thiết kế một tòa nhà carbon thấp, chúng ta cần hiểu khoáng vật học của đất địa phương, hóa học của chất kết dính, cơ học kết cấu, vật lý xây dựng, quy trình sản xuất, chuỗi cung ứng và tác động kinh tế. Quan điểm đa tỷ lệ này được hỗ trợ bởi các tổ chức quốc tế như RILEM, IPCC và WBCSD, và đang ngày càng trở thành trọng tâm của nghiên cứu và thực hành xây dựng bền vững.

Các tổ chức tiêu chuẩn hóa đóng vai trò quan trọng trong việc thúc đẩy chuyển đổi hệ thống vật liệu. RILEM, tổ chức khoa học hàng đầu về vật liệu và kết cấu xây dựng, đã thành lập nhiều ủy ban kỹ thuật (TC) để thúc đẩy tiêu chuẩn hóa và nghiên cứu khoa học cho vật liệu bền vững, bao gồm TC 274-TCE về thử nghiệm và đặc tính hóa vật liệu xây dựng từ đất . TC 274-TCE đã phát triển một quy trình thử nghiệm uốn 3 điểm tiêu chuẩn cho gạch đất, dựa trên chiến dịch thử nghiệm liên phòng thí nghiệm với 7 phòng thí nghiệm tại 3 quốc gia trên 98 viên gạch, nhằm kiểm soát chất lượng và đảm bảo hiệu suất cơ học của vật liệu đất trong xây dựng kết cấu . RILEM cũng đã công bố khuyến nghị về phương pháp xác định hệ số truyền hơi ẩm của sản phẩm xây dựng từ đất , hỗ trợ phát triển các tiêu chuẩn kỹ thuật cho vật liệu đất bền vững. Các nỗ lực này phản ánh sự công nhận ngày càng tăng về vai trò của vật liệu địa phương và carbon thấp trong xây dựng bền vững.

Ngành xây dựng đang đứng trước một ngã ba đường lịch sử. Với nửa số tòa nhà sẽ tồn tại vào năm 2050 vẫn chưa được xây dựng hoặc cải tạo , các quyết định hôm nay sẽ định hình phát thải, sử dụng năng lượng và chất lượng cuộc sống cho nhiều thế hệ. Mỗi ngày, thế giới xây dựng thêm khoảng 12,7 triệu mét vuông sàn—tương đương gần như toàn bộ thành phố Paris mỗi tuần . Để điều chỉnh ngành này theo lộ trình Net Zero, đầu tư vào hiệu quả năng lượng và vật liệu bền vững cần đạt 5,9 nghìn tỷ USD vào năm 2030, tương đương 592 tỷ USD mỗi năm. Việt Nam, với nền kinh tế đang phát triển nhanh chóng và nhu cầu cơ sở hạ tầng khổng lồ, có cơ hội duy nhất để xây dựng một ngành xây dựng bền vững và carbon thấp, đóng góp vào mục tiêu Net Zero 2050 và tạo ra một mô hình phát triển cho các quốc gia đang phát triển khác.

Phần II — Vật lý Vật liệu Xây dựng

Thay vì đơn giản so sánh bê tông và đất, cần bắt nguồn vật liệu từ các nguyên lý đầu tiên. Mọi tính chất vĩ mô của vật liệu xây dựng—từ cường độ chịu nén đến độ bền hóa học—đều bắt nguồn từ các tương tác ở cấp độ nguyên tử và khoáng vật. Hiểu được những nền tảng này là điều kiện tiên quyết để thiết kế các hệ thống vật liệu bền vững và tối ưu hóa hiệu suất của chúng trong điều kiện khí hậu và tải trọng cụ thể.

Liên kết Nguyên tử: Nền tảng của Mọi Tính chất Vật liệu

Các liên kết nguyên tử xác định cấu trúc điện tử, năng lượng liên kết và phản ứng của vật liệu với các tác nhân bên ngoài. Trong vật liệu xây dựng, năm loại liên kết chính đóng vai trò quyết định:

Liên kết Ion (ví dụ: NaCl, khoáng vật sét) Liên kết ion hình thành giữa các nguyên tử có độ âm điện khác nhau, tạo ra lực hút tĩnh điện mạnh giữa các ion mang điện tích trái dấu. Trong vật liệu xây dựng, liên kết ion chi phối cấu trúc của nhiều khoáng vật quan trọng. Ví dụ, trong khoáng vật sét, các ion Si⁴⁺ và Al³⁺ được bao quanh bởi các ion O²⁻ và OH⁻ tạo thành các lớp tứ diện và bát diện. Liên kết ion có năng lượng khoảng 5-10 eV, tạo ra độ cứng và độ bền nén cao nhưng thường làm cho vật liệu trở nên giòn. Nước có thể làm suy yếu liên kết ion thông qua sự hydrat hóa các ion, dẫn đến sự thay đổi tính chất cơ học của đất và vật liệu gốc xi măng.

Liên kết Cộng hóa trị (ví dụ: Si-O trong thạch anh, C-C trong polymer) Liên kết cộng hóa trị hình thành khi các nguyên tử chia sẻ cặp electron, tạo ra liên kết mạnh và có hướng. Liên kết Si-O trong thạch anh (SiO₂) là một trong những liên kết cộng hóa trị mạnh nhất trong tự nhiên, với năng lượng khoảng 8 eV, góp phần tạo nên độ cứng Mohs 7 của thạch anh và khả năng chống phong hóa cao. Trong polymer, liên kết C-C tạo thành xương sống của chuỗi phân tử, cho phép các vật liệu như polyetylen và polypropylen có độ linh hoạt và khả năng hấp thụ năng lượng va đập cao.

Liên kết Kim loại (ví dụ: thép, nhôm) Liên kết kim loại đặc trưng bởi "biển electron" di chuyển tự do giữa các ion kim loại dương. Cấu trúc này tạo ra các tính chất độc đáo: độ dẫn điện và dẫn nhiệt cao, tính dẻo và khả năng biến dạng mà không bị phá hủy. Trong xây dựng, thép kết cấu và cốt thép dựa trên liên kết kim loại để đạt được độ bền kéo cao (400-600 MPa) và khả năng chịu tải trọng động, trong khi nhôm được sử dụng trong các ứng dụng yêu cầu trọng lượng nhẹ và khả năng chống ăn mòn.

Liên kết Van der Waals (ví dụ: giữa các lớp sét, polymer) Liên kết Van der Waals là lực tương tác yếu giữa các phân tử hoặc giữa các lớp trong cấu trúc khoáng vật. Mặc dù yếu (năng lượng khoảng 0,01-0,1 eV), lực này đóng vai trò quan trọng trong hành vi của đất sét và polyme. Trong các khoáng vật sét như montmorillonit, lực Van der Waals giữ các lớp tứ diện-bát diện lại với nhau, nhưng yếu đủ để cho phép nước và các ion xâm nhập vào giữa các lớp, gây ra hiện tượng trương nở. Trong polyme, tương tác Van der Waals giữa các chuỗi phân tử ảnh hưởng đến tính chất cơ học và nhiệt của vật liệu.

Liên kết Hydro (ví dụ: trong nước, cellulose, một số polyme sinh học) Liên kết hydro là tương tác yếu nhưng có hướng giữa một nguyên tử hydro liên kết với một nguyên tử có độ âm điện cao (như O, N) và một nguyên tử âm điện khác. Trong vật liệu xây dựng, liên kết hydro đóng vai trò quan trọng trong cellulose (từ gỗ và sợi thực vật), ảnh hưởng đến độ bền và độ ẩm của vật liệu. Trong polyme sinh học như xanthan gum hoặc guar gum (được sử dụng để ổn định đất), liên kết hydro giữa các chuỗi polyme tạo ra mạng lưới gel làm tăng cường độ và khả năng chống nước.

Những liên kết này quyết định các tính chất kỹ thuật của vật liệu:

• Mô đun đàn hồi (E): Đo lường độ cứng của vật liệu, phụ thuộc vào năng lượng liên kết và cấu trúc tinh thể. Vật liệu có liên kết cộng hóa trị mạnh như thạch anh có E ≈ 70-100 GPa, trong khi vật liệu có liên kết ion hoặc Van der Waals yếu hơn có E thấp hơn (thủy tinh E ≈ 70 GPa, bê tông E ≈ 20-40 GPa, gỗ E ≈ 10-15 GPa theo thớ).

• Độ bền kéo/nén: Khả năng chịu lực tối đa trước khi phá hủy. Vật liệu với liên kết cộng hóa trị mạnh và định hướng tốt (như sợi carbon) có độ bền kéo rất cao, trong khi vật liệu ion và kim loại có độ bền nén cao hơn kéo. Đất sét không nung có cường độ nén từ 1-5 MPa, trong khi bê tông cường độ cao đạt 80-120 MPa.

• Độ dẫn nhiệt: Khả năng truyền nhiệt, ảnh hưởng đến hiệu suất năng lượng của tòa nhà. Kim loại có độ dẫn nhiệt cao (thép ≈ 50 W/m·K, nhôm ≈ 200 W/m·K), trong khi vật liệu xây dựng thông thường có độ dẫn nhiệt thấp hơn (bê tông ≈ 1-2 W/m·K, gạch đất ≈ 0,5-1 W/m·K, cách nhiệt ≈ 0,03-0,05 W/m·K).

• Độ dai va đập: Khả năng hấp thụ năng lượng mà không bị gãy. Kim loại có độ dai cao, trong khi vật liệu gốm và đá có độ dai thấp (giòn). Polymer và composite có thể được thiết kế để có độ dai trung bình đến cao, phụ thuộc vào cấu trúc và thành phần.

• Độ bền hóa học: Khả năng chống lại sự phân hủy do tác động của môi trường (nước, axit, kiềm, muối). Thạch anh có độ bền hóa học cao, trong khi canxit dễ bị phong hóa trong môi trường axit. Bê tông có độ bền hóa học thấp trong môi trường axit và sulfat, yêu cầu các biện pháp bảo vệ đặc biệt.

Cấu trúc Tinh thể và Khoáng vật: Bản thiết kế của Vật liệu Xây dựng

Cấu trúc tinh thể của khoáng vật quyết định hầu hết các tính chất vật lý và hóa học của vật liệu xây dựng. Sự sắp xếp tuần hoàn của các nguyên tử trong mạng tinh thể tạo ra các mặt tinh thể, các hướng ưu tiên, và các khuyết tật (lỗ trống, trật tự, ranh giới hạt) ảnh hưởng đến cơ học, nhiệt và độ bền. Phân tích nhiễu xạ tia X (XRD) là công cụ tiêu chuẩn để xác định thành phần khoáng vật và cấu trúc tinh thể của vật liệu xây dựng.

Khoáng vật chính trong vật liệu xây dựng:

• Thạch anh (SiO₂): Thành phần chính của cát, đá granit và đá sa thạch. Cấu trúc tứ diện SiO₄ với các liên kết Si-O bền vững tạo ra độ cứng Mohs 7, khả năng chống phong hóa cao và ổn định hóa học trong hầu hết các điều kiện môi trường. Thạch anh có các biến đổi đa hình (α-thạch anh, β-thạch anh, cristobalit, tridymit) với sự thay đổi thể tích khi chuyển pha, có thể gây ra ứng suất trong vật liệu ở nhiệt độ cao.

• Calcit (CaCO₃): Khoáng vật cacbonat chính trong đá vôi, là nguyên liệu chính cho sản xuất xi măng. Calcit có cấu trúc lục giác (rhombohedral) và dễ bị phân hủy ở nhiệt độ cao (khoảng 825°C) trong quá trình nung clinker: CaCO₃ → CaO + CO₂, đây là nguồn phát thải CO₂ chính của ngành xi măng, đóng góp khoảng 60% tổng phát thải của quá trình sản xuất. Calcit cũng dễ bị hòa tan trong môi trường axit, gây ra hiện tượng rửa trôi (leaching) và mất khối lượng trong bê tông bị carbonat hóa.

• Kaolinit (Al₂Si₂O₅(OH)₄): Khoáng vật sét 1:1 (một lớp tứ diện ghép với một lớp bát diện), có diện tích bề mặt riêng khoảng 10-20 m²/g và CEC 3-15 meq/100g. Kaolinit được sử dụng rộng rãi trong sản xuất gốm sứ, gạch nung và vật liệu đất nung. Khi nung ở 500-600°C, kaolinit mất nước cấu trúc và chuyển thành metakaolin (Al₂Si₂O₇), một pozzolan chất lượng cao cho xi măng.

• Montmorillonit: Khoáng vật sét 2:1 với khả năng trương nở cao, diện tích bề mặt riêng 500-800 m²/g và CEC 80-150 meq/100g. Montmorillonit hấp thụ nước vào giữa các lớp, gây ra sự trương nở và thay đổi thể tích, ảnh hưởng đến độ ổn định của nền đất và các công trình xây dựng trên đó. Đất có hàm lượng montmorillonit cao cần được ổn định (bằng vôi, xi măng, hoặc biopolymer) trước khi sử dụng trong xây dựng.

• C-S-H (Calcium Silicate Hydrate): Pha vô định hình (không có cấu trúc tinh thể lâu dài) là sản phẩm thủy hóa chính của xi măng Portland, chiếm khoảng 50-70% thể tích của bê tông đã đông cứng. C-S-H có diện tích bề mặt riêng lớn (hàng trăm m²/g) và độ rỗng nano, tạo ra cường độ nén cao (lên đến 100 MPa) và khả năng liên kết với cốt thép. Tỉ lệ Ca/Si của C-S-H ảnh hưởng đến độ bền và khả năng chống carbonat hóa.

• Ettringit (Ca₆Al₂(SO₄)₃(OH)₁₂·26H₂O): Sản phẩm thủy hóa ban đầu của xi măng chứa C₃A và thạch cao (CaSO₄), hình thành trong vòng vài giờ đến vài ngày. Ettringit có dạng tinh thể kim dài, đóng góp vào sự phát triển cường độ sớm. Tuy nhiên, ettringit hình thành muộn (Delayed Ettringite Formation - DEF) do nhiệt độ cao trong quá trình đông cứng hoặc do tấn công sulfat từ bên ngoài có thể gây ra sự nở và nứt bê tông.

• Portlandit (Ca(OH)₂): Sản phẩm thủy hóa của C₃S và C₂S, chiếm khoảng 20-25% thể tích của bê tông. Portlandit tạo ra môi trường kiềm mạnh (pH ≈ 12,5-13) bảo vệ cốt thép khỏi ăn mòn thụ động. Tuy nhiên, portlandit dễ bị carbonat hóa bởi CO₂ trong không khí: Ca(OH)₂ + CO₂ → CaCO₃ + H₂O, làm giảm pH và có thể gây ăn mòn cốt thép.

• Gel vô định hình: Pha thủy tinh (không có cấu trúc tinh thể) trong xi măng, geopolymer và vật liệu pozzolanic. Gel vô định hình có độ phản ứng cao và có thể tạo thành các liên kết hóa học mạnh với các hạt cốt liệu và cốt thép. Trong geopolymer, gel vô định hình aluminosilicate được hình thành từ phản ứng giữa nguồn aluminosilicate (tro bay, xỉ, metakaolin) và dung dịch kiềm.

Mỗi pha khoáng vật ảnh hưởng đến các tính chất kỹ thuật quan trọng:

• Co ngót (Shrinkage): Sự giảm thể tích trong quá trình đông cứng hoặc làm khô. Co ngót khô xảy ra khi nước trong lỗ rỗng bay hơi, tạo ra ứng suất kéo có thể gây nứt bề mặt. Co ngót tự sinh xảy ra do phản ứng thủy hóa, đặc biệt quan trọng trong bê tông cường độ cao. Vật liệu đất cũng có co ngót đáng kể khi mất nước.

• Độ dẻo (Plasticity): Khả năng của đất hoặc vật liệu gốc sét biến dạng mà không bị nứt dưới tác dụng của lực. Độ dẻo được xác định bởi hàm lượng và loại khoáng vật sét, với montmorillonit có độ dẻo cao nhất, kaolinit có độ dẻo trung bình, và illit có độ dẻo thấp nhất. Giới hạn dẻo (PL) và giới hạn chảy (LL) được sử dụng để phân loại đất.

• Từ biến (Creep): Biến dạng theo thời gian dưới tải trọng không đổi. Từ biến phụ thuộc vào cấu trúc khoáng vật, độ rỗng, và điều kiện môi trường. Bê tông có từ biến khoảng 1-3 lần biến dạng đàn hồi trong vòng 1 năm dưới tải trọng thường xuyên, trong khi vật liệu đất có từ biến cao hơn. Pha C-S-H, đặc biệt là gel vô định hình, chịu trách nhiệm chính cho từ biến trong bê tông.

• Giãn nở nhiệt (Thermal Expansion): Sự thay đổi thể tích theo nhiệt độ, được đặc trưng bởi hệ số giãn nở nhiệt (α). Bê tông có α ≈ 10⁻⁵/°C, thép α ≈ 1,2×10⁻⁵/°C, gạch đất α ≈ 5-8×10⁻⁶/°C. Sự khác biệt về giãn nở nhiệt giữa các vật liệu có thể gây ra ứng suất và nứt ở các kết cấu lai (ví dụ: bê tông cốt thép).

• Kháng hóa chất: Khả năng chống lại sự phân hủy do tác động của hóa chất. Các pha khoáng vật khác nhau có kháng hóa chất khác nhau: thạch anh có kháng hóa chất rất cao, trong khi canxit và portlandit dễ bị tấn công bởi axit, sulfat, và các ion clorua. Khả năng kháng hóa chất quyết định độ bền của vật liệu trong các môi trường khắc nghiệt (như ven biển, công nghiệp).

• Độ thấm (Permeability): Khả năng cho chất lỏng và khí đi qua, được xác định bởi phân bố kích thước lỗ rỗng và kết nối giữa các lỗ rỗng. Độ thấm ảnh hưởng đến độ bền (xâm nhập clorua, carbonat hóa, tấn công sulfat) và hiệu suất năng lượng (rò rỉ nhiệt, thấm ẩm). Bê tông có độ thấm từ 10⁻¹² đến 10⁻¹⁵ m², trong khi gạch đất không nung có độ thấm cao hơn (10⁻¹⁰-10⁻¹² m²).

Lý thuyết Xếp hạt: Tối ưu hóa Cấu trúc vi mô

Phân phối kích thước hạt là một trong những yếu tố quan trọng nhất quyết định tính chất của vật liệu composite như bê tông, vữa và gạch đất. Các mô hình toán học cho phép tối ưu hóa phân phối hạt để đạt được mật độ cao nhất và do đó cường độ và độ bền tối ưu.

Các mô hình xếp hạt chính:

• Đường cong Fuller: Đường cong Fuller (hoặc đường cong Fuller-Thompson) được đề xuất từ những năm 1900 để mô tả phân phối hạt lý tưởng cho bê tông, nhằm đạt được mật độ tối đa. Phân phối Fuller được cho là tạo ra sự sắp xếp chặt chẽ nhất của các hạt, giảm lỗ rỗng và tăng cường độ. Công thức: P = (d/D)⁰·⁵, trong đó P là phần trăm tích lũy lọt qua sàng, d là kích thước hạt, D là kích thước hạt lớn nhất.

• Mô hình Andreasen: Mô hình toán học chính xác hơn cho phân phối hạt tối ưu, được phát triển bởi Andreasen (1930). Công thức: P = (d/D)^q, trong đó q là hệ số (thường 0,3-0,5), được điều chỉnh cho từng loại vật liệu. Mô hình Andreasen đã được sử dụng để tối ưu hóa bê tông tự lèn (SCC) và bê tông cường độ cao.

• Mô hình Andreasen cải tiến: Tính đến các yếu tố hình dạng hạt và lực tương tác giữa các hạt, được sử dụng trong các nghiên cứu hiện đại về bê tông geopolymer và vật liệu đất ổn định. Mô hình này bao gồm thêm các tham số về độ xốp tối thiểu và hiệu ứng kích thước.

• Tối ưu hóa mật độ xếp hạt: Giảm thiểu lỗ rỗng để tăng cường độ và độ bền, đặc biệt quan trọng cho vật liệu đất nén và geopolymer. Kỹ thuật tối ưu hóa có thể giảm 20-40% nhu cầu chất kết dính trong các hỗn hợp thích hợp trong khi vẫn duy trì mật độ mục tiêu và cường độ, theo các nghiên cứu gần đây.

Các phương pháp mô phỏng và phân tích hạt:

• Phương pháp phần tử rời rạc (DEM): Mô phỏng tương tác giữa các hạt ở cấp độ vi mô, có thể dự đoán ứng xử của vật liệu hạt dưới tải trọng và sự sắp xếp của chúng trong quá trình đầm nén. DEM đã được áp dụng để nghiên cứu bê tông, đất và vật liệu rời.

• Cơ học hạt: Nghiên cứu ứng xử của tập hợp hạt dưới tải trọng, bao gồm ma sát giữa các hạt, độ nén, và sự phá hủy. Các mô hình cơ học hạt được sử dụng trong địa kỹ thuật và thiết kế bê tông.

• Phân tích kích thước hạt bằng laser và sàng: Các kỹ thuật tiêu chuẩn để xác định phân phối kích thước hạt của vật liệu, đảm bảo chất lượng và tính đồng nhất trong sản xuất.

Ứng dụng của lý thuyết xếp hạt tại Việt Nam:

Việc sử dụng tro bay (fly ash) từ các nhà máy nhiệt điện (như Nghi Sơn, Vĩnh Tân) và xỉ lò cao từ các nhà máy thép (Hòa Phát, Formosa) đang được nghiên cứu và áp dụng trong sản xuất bê tông và vật liệu xây dựng tại Việt Nam. Các nghiên cứu cho thấy việc thay thế một phần xi măng bằng tro bay với hàm lượng 25-50% có thể giảm phát thải khí nhà kính lên đến 31% và giảm chỉ số tiêu thụ năng lượng lên đến 38%. Khi kết hợp với xỉ lò cao nghiền mịn (GGBS), các tính chất cơ học và độ bền của bê tông được cải thiện đáng kể, đặc biệt trong môi trường biển khắc nghiệt như vùng ven biển miền Trung và Đồng bằng sông Cửu Long.

Tro bay từ nhà máy nhiệt điện Nghi Sơn (loại F, đạt tiêu chuẩn ASTM C618) đã được chứng minh có hiệu quả trong sản xuất bê tông chất lượng cao, với khả năng chống xâm nhập clorua tốt, tăng cường độ bền trong môi trường biển và giảm chi phí sản xuất. Các nghiên cứu cũng chỉ ra rằng việc vận chuyển tro bay từ nhà máy điện đến các cơ sở sản xuất bê tông cần được tối ưu hóa để giảm chi phí và phát thải, một yếu tố quan trọng trong bối cảnh logistics của Việt Nam.

Việc tối ưu hóa phân phối hạt bằng cách kết hợp tro bay, xỉ và các vật liệu pozzolanic khác (như tro trấu, metakaolin) với cát và đá dăm có thể tạo ra bê tông có cường độ cao và độ bền tốt hơn so với bê tông xi măng thông thường, đồng thời giảm đáng kể phát thải carbon và chi phí. Đây là một hướng đi quan trọng cho ngành xây dựng Việt Nam trong bối cảnh cam kết Net Zero và tăng cường hiệu quả kinh tế.

Phần III — Đất là Một Vật liệu Composite Kỹ thuật

Đất không phải là "bụi bẩn." Đó là một vật liệu composite hạt không đồng nhất, với các tính chất kỹ thuật được quyết định bởi thành phần khoáng vật, cấu trúc vi mô và tương tác giữa các hạt. Hiểu được đất như một vật liệu kỹ thuật là điều kiện tiên quyết để thiết kế các hệ thống xây dựng bằng đất bền vững và tối ưu hóa hiệu suất của chúng.

Phân loại Đất trong Kỹ thuật Xây dựng

Các hệ thống phân loại đất cung cấp một ngôn ngữ chung cho các kỹ sư và nhà khoa học để mô tả và phân loại đất dựa trên các đặc tính kỹ thuật của chúng . Hai hệ thống phổ biến nhất là:

USCS (Unified Soil Classification System): Hệ thống phân loại đất thống nhất của Mỹ, dựa trên thành phần hạt và tính dẻo . USCS phân loại đất thành ba nhóm chính: (1) đất hạt thô (cát và sỏi), (2) đất hạt mịn (bùn và sét), và (3) đất hữu cơ cao (than bùn) . Đất hạt thô được phân loại dựa trên phân phối kích thước hạt và hàm lượng hạt mịn, trong khi đất hạt mịn được phân loại dựa trên giới hạn Atterberg . USCS được tiêu chuẩn hóa trong ASTM D 2487 và được sử dụng rộng rãi trong thiết kế nền móng và vật liệu xây dựng .

AASHTO: Hệ thống phân loại đất của Hiệp hội Công chức Vận tải Tiểu bang Mỹ, được sử dụng trong xây dựng đường bộ và nền đường . AASHTO phân loại đất thành các nhóm từ A-1 đến A-8 dựa trên thành phần hạt, giới hạn Atterberg và chỉ số nhóm (GI), phản ánh sự phù hợp của đất cho các ứng dụng xây dựng đường .

Giới hạn Atterberg: Giới hạn chảy (LL), giới hạn dẻo (PL) và chỉ số dẻo (PI = LL - PL) là các chỉ số quan trọng để phân loại đất hạt mịn . Giới hạn chảy là hàm lượng nước mà đất chuyển từ trạng thái dẻo sang trạng thái lỏng, trong khi giới hạn dẻo là hàm lượng nước mà đất chuyển từ trạng thái bán rắn sang trạng thái dẻo . Chỉ số dẻo phản ánh phạm vi hàm lượng nước mà đất ở trạng thái dẻo, liên quan đến hàm lượng và loại khoáng vật sét . Các nghiên cứu thực nghiệm cho thấy việc thêm các chất phụ gia như bùn thải hoặc vỏ trứng có thể làm thay đổi đáng kể các giới hạn Atterberg, do đó thay đổi phân loại đất trong hệ thống AASHTO . Ví dụ, việc bổ sung bùn thải đã làm giảm giới hạn chảy của đất từ 56,15% xuống 36,63% và tăng giới hạn dẻo từ 20,31% lên 26,44% .

Khoáng vật sét và Đặc tính Kỹ thuật

Khoáng vật sét đóng vai trò quyết định trong tính chất cơ học của vật liệu đất, đặc biệt là cường độ nén và co ngót khi khô . Các nghiên cứu gần đây đã chỉ ra rằng không chỉ hàm lượng sét mà còn các đặc tính nội tại của nó như diện tích bề mặt riêng (SSA) và khả năng trao đổi cation (CEC) mới là những yếu tố quan trọng nhất .

CEC (Cation Exchange Capacity): Khả năng trao đổi cation của khoáng vật sét, đo lường số lượng cation có thể được hấp phụ trên bề mặt của các hạt sét. CEC ảnh hưởng đến tính dẻo, độ trương nở và khả năng liên kết của đất . Đất sét có CEC cao (montmorillonit) trương nở nhiều hơn và nhạy cảm với nước hơn đất sét có CEC thấp (kaolinit) . Nghiên cứu của Meimaroglou và Mouzakis (2024) đã tìm thấy mối quan hệ giữa tỷ số cường độ nén/CEC và khối lượng riêng khô, nhấn mạnh vai trò quyết định của hoạt tính sét (thể hiện qua CEC) đối với tính chất của vật liệu đất . Theo phân tích hồi quy và phân tích ưu thế, SSA có tương quan mạnh nhất với cường độ nén, tiếp theo là CEC .

Diện tích bề mặt riêng (SSA): Tổng diện tích bề mặt của các hạt đất trên một đơn vị khối lượng. SSA ảnh hưởng đến khả năng hấp phụ nước và chất kết dính . Đất sét có SSA lớn (ví dụ, montmorillonit) hút nước và trương nở mạnh, ảnh hưởng đến độ ổn định khi ẩm. Meimaroglou và Mouzakis (2024) đã chứng minh rằng SSA có tương quan mạnh nhất với cường độ nén của vữa đất .

Hình thái hạt: Hình dạng, kích thước và độ nhám của hạt ảnh hưởng đến ma sát và độ bền cắt của đất. Hạt góc cạnh có ma sát cao hơn hạt tròn, dẫn đến cường độ chịu cắt cao hơn. Hình thái hạt cũng ảnh hưởng đến khả năng đầm nén và mật độ khô tối đa.

Hấp phụ độ ẩm (Moisture Adsorption): Khả năng hút ẩm của đất, ảnh hưởng đến trạng thái và tính chất cơ học. Đất hút ẩm sẽ thay đổi thể tích, độ bền và độ dẻo. Các khoáng vật sét khác nhau có khả năng hấp phụ nước khác nhau, với montmorillonit hấp phụ nhiều nước hơn kaolinit.

Loại khoáng vật sét: Các khoáng vật sét khác nhau có các đặc tính khác nhau ảnh hưởng đến tính chất của vật liệu đất. Nghiên cứu của Meimaroglou và Mouzakis (2024) cho thấy các vữa đất đạt cường độ cao nhất chứa sét smectit có cấu trúc tinh thể kém hoàn chỉnh . Các khoáng vật sét ba lớp (smectit, illit) có SSA và CEC cao hơn, tạo ra lực hút và liên kết mạnh hơn so với các khoáng vật sét hai lớp (kaolinit) . Đối với vữa trát đất, các sét illit có giá trị SSA và CEC trung bình và thể hiện sự cân bằng tốt giữa cường độ và co ngót được coi là phù hợp nhất .

Thành phần khoáng vật và hóa học: Thành phần khoáng vật của đất ảnh hưởng đến CEC, kết cấu và khả năng phản ứng với các chất ổn định . Tỷ lệ SiO₂/Al₂O₃ có thể chỉ ra hàm lượng thạch anh và khoáng vật sét . Các oxit sắt và canxi cacbonat được coi là các tác nhân kết dính và ổn định tự nhiên của đất, ảnh hưởng đến cường độ và khả năng chống nước . Các oxit sắt vô định hình có tương quan với cường độ và co ngót của vữa đất . Tuy nhiên, nghiên cứu cũng chỉ ra rằng ngay cả sự khác biệt đáng kể về thành phần hóa học của đất cũng không nhất thiết dẫn đến sự khác biệt về tính chất của vữa .

Phân tích Cấu trúc Lỗ rỗng

Cấu trúc lỗ rỗng của đất ảnh hưởng đến độ thấm, khả năng chứa nước và tính chất cơ học. Các kỹ thuật phân tích lỗ rỗng bao gồm:

Phân bố kích thước lỗ rỗng (Pore-size distribution): Phân phối kích thước của các lỗ rỗng trong đất, ảnh hưởng đến độ thấm, khả năng giữ nước và tính chất cơ học. Đất có lỗ rỗng lớn có độ thấm cao hơn và cường độ thấp hơn. Nghiên cứu về đất đỏ cho thấy sự thay đổi phân bố kích thước lỗ rỗng dưới tác động của kiềm có liên quan đến sự thay đổi cường độ .

Thủy ngân xâm nhập (Mercury Intrusion Porosimetry - MIP): Kỹ thuật phổ biến để đo phân bố kích thước lỗ rỗng trong vật liệu xây dựng, bao gồm đất và bê tông . MIP cho phép xác định thể tích lỗ rỗng, phân bố kích thước lỗ rỗng và diện tích bề mặt riêng của vật liệu. Nghiên cứu về đất đỏ cho thấy MIP có thể tiết lộ sự thay đổi cấu trúc lỗ rỗng do ảnh hưởng của kiềm, với sự gia tăng tỷ lệ lỗ rỗng lớn ở nồng độ kiềm không thuận lợi . Nghiên cứu về đất đỏ được xử lý bằng thạch cao xây dựng cũng sử dụng MIP để chứng minh sự giảm độ rỗng và tăng mật độ .

Phân tích Vi cấu trúc

Các kỹ thuật phân tích vi cấu trúc cho phép quan sát và phân tích cấu trúc của đất ở cấp độ vi mô và nano:

SEM (Scanning Electron Microscopy): Quan sát hình thái bề mặt và cấu trúc vi mô của đất . SEM cho thấy sự sắp xếp của các hạt, hình dạng và kích thước của chúng, cũng như cấu trúc lỗ rỗng . Nghiên cứu về đất đỏ dưới ảnh hưởng của kiềm sử dụng SEM để quan sát sự thay đổi hình thái bề mặt hạt và sự hình thành các pha kết dính mới .

TEM (Transmission Electron Microscopy): Quan sát cấu trúc bên trong của hạt và các pha khoáng vật nano, cho phép phân tích chi tiết hơn về cấu trúc tinh thể và các khuyết tật.

EDS (Energy Dispersive Spectroscopy): Phân tích thành phần hóa học tại các điểm cụ thể, xác định khoáng vật và thành phần hóa học của đất. Thường được kết hợp với SEM để cung cấp thông tin về thành phần hóa học của các pha vi cấu trúc.

XRD (X-ray Diffraction): Xác định thành phần khoáng vật, định tính và bán định lượng các pha khoáng vật trong đất . XRD là kỹ thuật quan trọng để xác định loại khoáng vật sét và các pha khoáng vật khác trong đất. Nghiên cứu về đất đỏ dưới ảnh hưởng của kiềm sử dụng XRD để xác nhận sự hình thành các pha tinh thể mới (natri aluminosilicat) ở nồng độ kiềm tối ưu .

XRF (X-ray Fluorescence): Phân tích thành phần hóa học tổng, xác định hàm lượng các oxit trong đất (ví dụ: SiO₂, Al₂O₃, Fe₂O₃, CaO) . XRF cung cấp thông tin về thành phần hóa học của đất, giúp đánh giá tiềm năng pozzolanic và khả năng phản ứng với các chất ổn định.

TGA (Thermogravimetric Analysis): Đo sự thay đổi khối lượng theo nhiệt độ, xác định hàm lượng nước, chất hữu cơ và các pha dễ bay hơi. TGA có thể được sử dụng để xác định hàm lượng khoáng vật sét và các pha hydrat.

FTIR (Fourier Transform Infrared Spectroscopy): Xác định các liên kết hóa học và nhóm chức, đặc biệt hữu ích cho nghiên cứu biopolymer và vật liệu hữu cơ. FTIR có thể được sử dụng để phân tích các tương tác hóa học giữa đất và các chất ổn định như lignin .

Ảnh hưởng của Đặc tính Đất đến Cường độ và Co ngót

Nghiên cứu của Meimaroglou và Mouzakis (2024) đã cung cấp những hiểu biết quan trọng về mối quan hệ giữa các đặc tính nội tại của đất và tính chất kỹ thuật của vữa đất . Các phát hiện chính bao gồm:

• Cường độ nén của vữa đất phụ thuộc chủ yếu vào SSA và CEC, với SSA có tương quan mạnh nhất .

• Hàm lượng sét có tương quan yếu hơn với cường độ so với SSA và CEC .

• Các vữa đất có cường độ cao nhất chứa sét smectit có cấu trúc tinh thể kém hoàn chỉnh .

• Các oxit sắt vô định hình có tương quan với cường độ và co ngót, nhưng cần nghiên cứu thêm .

• Sự khác biệt lớn về thành phần hóa học của đất không nhất thiết dẫn đến sự khác biệt về tính chất vữa .

Cơ chế kết dính và tăng cường độ trong vật liệu đất:

Cường độ của vật liệu đất được quyết định bởi sự kết hợp của các lực hút giữa các hạt, bao gồm:

• Lực tĩnh điện: Các ion trao đổi trên bề mặt sét tạo ra lực hút giữa các hạt . Các ion hóa trị hai và ba (như Ca²⁺, Fe³⁺) có thể tạo ra mạng lưới liên kết giữa các hạt sét, trong khi các ion hóa trị một (như Na⁺) có thể gây đẩy .

• Lực Van der Waals: Lực hút giữa các hạt do các lưỡng cực dao động .

• Lực mao dẫn: Áp suất âm của nước trong các lỗ rỗng tạo ra ứng suất nén hiệu quả giữa các hạt, đặc biệt quan trọng trong đất không bão hòa .

• Kết dính và xi măng hóa: Sự kết tủa của các oxit sắt, nhôm, canxi cacbonat và các pha kết dính khác tạo ra các liên kết hóa học giữa các hạt .

Ảnh hưởng của Hóa chất và Ô nhiễm đến Đặc tính Đất

Môi trường hóa học có thể làm thay đổi đáng kể các đặc tính cơ học và vi cấu trúc của đất. Nghiên cứu về đất đỏ dưới ảnh hưởng của kiềm (NaOH) cho thấy hiệu ứng ngưỡng rõ rệt :

• Nồng độ kiềm không thuận lợi (3,5%): Sự hòa tan phá hủy chiếm ưu thế, làm mịn hạt, làm nhẵn bề mặt và tăng tỷ lệ lỗ rỗng lớn, dẫn đến giảm cường độ đáng kể .

• Nồng độ kiềm tối ưu (14%): Xi măng hóa tái tạo chiếm ưu thế, với sự hình thành các pha tinh thể mới (natri aluminosilicat) thông qua quá trình geopolymer hóa, liên kết các hạt và lấp đầy lỗ rỗng, tăng cường cường độ cắt .

• Nồng độ kiềm quá cao (21%): Suy thoái cấu trúc và giảm cường độ .

Các cơ chế tương tự cũng được quan sát thấy với các chất ổn định khác như thạch cao xây dựng và lignin không chứa lưu huỳnh , cho thấy tiềm năng của các chất phụ gia trong việc cải thiện tính chất cơ học của đất.

Ứng dụng tại Việt Nam: Khoáng vật học Đất và Tiềm năng Vật liệu Xây dựng

Việt Nam có sự đa dạng lớn về thành phần khoáng vật đất, phụ thuộc vào đá mẹ và mức độ phong hóa feralit . Nghiên cứu của Nguyen và Egashira (2007) trên 9 phẫu diện đất feralit ở Việt Nam đã xác định ba nhóm dựa trên mức độ phong hóa feralit :

• Nhóm 1 (Ít phong hóa): Halloysit và khoáng vật silicat 2:1 chiếm ưu thế .

• Nhóm 2 (Phong hóa trung bình): Halloysit chuyển thành kaolinit, và hàm lượng khoáng vật 2:1 giảm .

• Nhóm 3 (Phong hóa mạnh nhất): Kaolinit chiếm tới hơn 90% trong phần sét .

Sự khác biệt này có ý nghĩa quan trọng đối với việc sử dụng đất làm vật liệu xây dựng. Đất giàu kaolinit (Nhóm 3) có độ dẻo thấp, co ngót thấp và khả năng chống nước tương đối tốt, phù hợp cho sản xuất gạch nung và vật liệu đất nung. Đất chứa halloysit và khoáng vật 2:1 (Nhóm 1 và 2) có độ dẻo cao hơn và dễ bị co ngót, trương nở, cần được xử lý hoặc ổn định trước khi sử dụng. Sự hiểu biết về thành phần khoáng vật đất sẽ giúp lựa chọn loại đất phù hợp cho các ứng dụng xây dựng cụ thể.

Phần IV — Hóa học Xi măng

Không chỉ là "Xi măng thải CO₂".

Thay vào đó, hãy bắt nguồn hóa học. Xi măng Portland là một trong những vật liệu phức tạp nhất được sản xuất hàng loạt, với các phản ứng hóa học diễn ra ở nhiều quy mô—từ cấp độ nguyên tử đến vận hành lò nung hàng nghìn tấn mỗi ngày. Hiểu được hóa học cơ bản của xi măng là điều kiện tiên quyết để thiết kế các chiến lược khử carbon hiệu quả.

Nguyên liệu thô (đá vôi, đất sét, quặng sắt) ↓ Nung (Calcination): CaCO₃ → CaO + CO₂ (phát thải quá trình, chiếm khoảng 60% tổng phát thải CO₂ của sản xuất xi măng) ↓ Pha Clinker: C₃S (50-70%), C₂S (15-30%), C₃A (5-10%), C₄AF (5-15%) ↓ Nghiền (Grinding): Clinker + thạch cao (3-5%) + phụ gia ↓ Thủy hóa (Hydration): Phản ứng với nước tạo C-S-H và các pha khác ↓ Bảo dưỡng dài hạn: Cường độ và độ bền phát triển theo thời gian, với C₃S phản ứng nhanh trong khi C₂S phản ứng chậm hơn và đóng góp vào cường độ muộn.

Pha Clinker chính và Vai trò của Chúng

Bốn pha clinker chính xác định tính chất của xi măng Portland :

• C₃S (Alite - Tricalcium Silicate): Chiếm 50-70% clinker, là pha chính chịu trách nhiệm cho sự phát triển cường độ sớm (trong 7-28 ngày đầu) . C₃S phản ứng nhanh với nước, tạo ra C-S-H và portlandit (CH) . Động học thủy hóa của C₃S, với thời gian cảm ứng khoảng vài giờ trước khi đạt đỉnh tỏa nhiệt thứ hai, đã được nghiên cứu rộng rãi nhưng cơ chế chính xác vẫn còn được tranh luận . C₃S được hình thành từ phản ứng giữa C₂S và CaO ở nhiệt độ khoảng 1430°C . Sự có mặt của các tạp chất (Al, Mg, Fe) ảnh hưởng đến cấu trúc tinh thể và khả năng phản ứng của C₃S . Mô hình hóa nguyên tử, như các tính toán DFT, đã được sử dụng để hiểu các vị trí phản ứng trên bề mặt C₃S và cơ chế hấp phụ nước, nhưng vẫn còn những thách thức do sự khác biệt giữa cấu trúc bề mặt và khối tinh thể .

• C₂S (Belite - Dicalcium Silicate): Chiếm 15-30% clinker, phản ứng chậm hơn C₃S khoảng 20 lần và đóng góp vào cường độ muộn (sau 28 ngày) . Phản ứng thủy hóa của C₂S tạo ra ít portlandit hơn so với C₃S . Do phản ứng chậm, C₂S thường được coi là ít hoạt tính hơn C₃S, nhưng sự phát triển cường độ muộn của nó rất quan trọng cho độ bền lâu dài của bê tông . Quá trình hình thành C₂S từ vôi và thạch anh xảy ra ở khoảng 963 K .

• C₃A (Tricalcium Aluminate): Chiếm 5-10% clinker, phản ứng rất nhanh với nước, có thể gây "đông kết giả" (flash set) nếu không có thạch cao . Thạch cao (CaSO₄·2H₂O) được thêm vào trong quá trình nghiền clinker để kiểm soát thời gian đông kết. C₃A phản ứng với nước và thạch cao tạo thành ettringit (C₆AŠ₃H₃₂) . Khi thạch cao cạn kiệt, ettringit chuyển thành monosulfoaluminat (C₄AŠH₁₂) . C₃A cũng phản ứng với portlandit tạo thành C₄AH₁₃ . C₃A đóng góp ít vào cường độ nhưng ảnh hưởng đến thời gian đông kết và độ bền, đặc biệt là khả năng chống tấn công sulfat .

• C₄AF (Tetracalcium Aluminoferrite - Ferrite): Chiếm 5-15% clinker, phản ứng tương tự C₃A nhưng chậm hơn . Trong phản ứng thủy hóa, một phần nhôm được thay thế bằng sắt . Ferrite thường được coi là pha "lấp đầy" và ảnh hưởng đến màu sắc của xi măng, nhưng nó cũng đóng góp vào cường độ và độ bền ở mức độ thấp hơn . C₄AF có tầm quan trọng ít hơn trong việc phát triển cường độ so với C₃S và C₂S .

Động học Thủy hóa và Các Phản ứng Quan trọng

Quá trình thủy hóa xi măng Portland là một chuỗi các phản ứng hóa học phức tạp, được đặc trưng bởi sự tỏa nhiệt và sự hình thành các pha rắn . Các mô hình nhiệt động lực học, như mô hình sử dụng GEMS (Gibbs Energy Minimization Software) kết hợp với mô hình Parrot và Killoh, có thể dự đoán thành phần pha và sự phát triển cường độ theo thời gian .

Các phản ứng thủy hóa chính được mô tả bởi các phương trình sau :

• Thủy hóa C₃S: 2C₃S + 6H → C₃S₂H₃ + 3CH (tạo C-S-H và portlandit)

• Thủy hóa C₂S: 2C₂S + 4H → C₃S₂H₃ + CH (tạo C-S-H và portlandit, nhưng ít CH hơn)

• Thủy hóa C₃A với thạch cao: C₃A + 3CŠH₂ + 26H → C₆AŠ₃H₃₂ (tạo ettringit)

• Chuyển đổi ettringit thành monosulfoaluminat: 2C₃A + C₆AŠ₃H₃₂ + 4H → 3C₄AŠH₁₂

• Thủy hóa C₃A với portlandit: C₃A + CH + 12H → C₄AH₁₃

Động học và nhiệt thủy hóa:

Quá trình thủy hóa có thể được chia thành các giai đoạn dựa trên tốc độ tỏa nhiệt :

• Giai đoạn I (tỏa nhiệt ban đầu): Xảy ra ngay khi trộn xi măng với nước, chủ yếu do phản ứng của C₃A và sự hòa tan của các pha sulfate.

• Giai đoạn II (thời kỳ cảm ứng): Gần như không có phản ứng hóa học đáng kể, kéo dài vài giờ. Cơ chế của thời kỳ cảm ứng vẫn đang được nghiên cứu .

• Giai đoạn III (tỏa nhiệt chính): Bắt đầu khi C₃S bắt đầu thủy hóa nhanh chóng, tạo ra C-S-H và portlandit. Đây là giai đoạn chính của sự phát triển cường độ.

• Giai đoạn IV (giai đoạn phản ứng chậm): Tốc độ phản ứng chậm lại, các pha muộn như belite tiếp tục thủy hóa, góp phần vào cường độ lâu dài.

Các phản ứng phụ và cơ chế suy thoái:

• Phản ứng pozzolanic: SiO₂ (từ tro bay, xỉ, silica fume) + Ca(OH)₂ + H₂O → C-S-H. Đây là cơ chế chính để sử dụng vật liệu phụ gia khoáng (SCMs), thay thế một phần clinker và cải thiện độ bền cũng như giảm phát thải CO₂ .

• Phản ứng kiềm-silic (Alkali Silica Reaction - ASR): Phản ứng giữa kiềm trong xi măng (Na⁺, K⁺) và silic hoạt tính trong cốt liệu, tạo thành gel hút nước và gây nở, nứt bê tông. Đây là một trong những nguyên nhân chính gây suy thoái bê tông.

• Ettringit hình thành muộn (Delayed Ettringite Formation - DEF): Hình thành ettringit sau khi bê tông đã đông cứng, do nhiệt độ cao trong quá trình bảo dưỡng hoặc do tấn công sulfat bên ngoài, gây nở và nứt.

• Carbonat hóa (Carbonation): CO₂ trong không khí phản ứng với Ca(OH)₂ tạo CaCO₃, làm giảm pH của bê tông. Khi pH giảm xuống dưới khoảng 9, lớp thụ động bảo vệ cốt thép bị phá hủy, dẫn đến ăn mòn cốt thép.

• Rửa trôi (Leaching): Sự hòa tan và di chuyển của các ion (Ca²⁺, OH⁻) trong bê tông khi tiếp xúc với nước, làm tăng độ rỗng và giảm độ bền.

• Xâm nhập Clorua (Chloride Ingress): Clorua từ môi trường biển xâm nhập vào bê tông, phá hủy lớp thụ động bảo vệ cốt thép và gây ăn mòn mạnh.

• Tấn công Sulfat (Sulfate Attack): Sulfat (SO₄²⁻) từ môi trường (đất, nước ngầm, nước biển) phản ứng với C₃A và portlandit, tạo ettringit và thaumasite, gây nở và phá hủy bê tông.

• Chu kỳ đông-tan (Freeze-Thaw): Nước trong lỗ rỗng đóng băng và tan chảy, gây áp lực và nứt bê tông.

• Vi nứt (Microcracking): Sự hình thành các vết nứt nhỏ do co ngót, ứng suất nhiệt, hoặc tải trọng, ảnh hưởng đến độ bền và khả năng chịu tải.

• Từ biến (Creep): Biến dạng theo thời gian của bê tông dưới tải trọng không đổi.

• Co ngót khô (Drying Shrinkage): Sự co lại của bê tông khi mất nước.

• Co ngót tự sinh (Autogenous Shrinkage): Sự co lại của bê tông do phản ứng thủy hóa, đặc biệt quan trọng trong bê tông cường độ cao với tỷ lệ nước/xi măng thấp.

Các Chiến lược Khử Carbon Xi măng

Sản xuất xi măng Portland đóng góp khoảng 7-8% tổng phát thải CO₂ toàn cầu. Các chiến lược giảm phát thải bao gồm:

• Giảm tỷ lệ clinker/xi măng: Thay thế clinker bằng vật liệu phụ gia khoáng (SCMs) như tro bay, xỉ lò cao, silica fume, tro trấu, và metakaolin. Mỗi tấn clinker thay thế bằng SCM có thể giảm khoảng 0,8-1,0 tấn CO₂ phát thải. Các SCMs có sẵn tại Việt Nam bao gồm tro bay từ các nhà máy nhiệt điện (Nghi Sơn, Vĩnh Tân), xỉ lò cao (Hòa Phát, Formosa), tro trấu từ Đồng bằng sông Cửu Long, và metakaolin từ cao lanh nung.

• Nhiên liệu thay thế: Sử dụng nhiên liệu sinh học, rác thải công nghiệp và đô thị, lốp xe thải, và chất thải hữu cơ thay cho than và dầu cốc. Vicem Hà Tiên 1 sử dụng hơn 213.000 tấn chất thải làm nhiên liệu thay thế, giúp tiết kiệm 5,3 triệu USD trong nửa đầu năm 2025. Việc sử dụng nhiên liệu thay thế có thể giảm 20-30% phát thải CO₂ từ nhiên liệu.

• Hiệu quả năng lượng: Thu hồi nhiệt thải từ quá trình nung clinker để phát điện, cải tiến công nghệ nung (ví dụ: sử dụng lò nung có preheater và precalciner hiệu suất cao), tối ưu hóa vận hành lò nung để giảm tiêu thụ nhiệt. Tiêu thụ nhiệt của lò nung hiện đại có thể dưới 3 GJ/tấn clinker, giảm 10-20% so với các lò cũ.

• CCUS (Carbon Capture, Utilization and Storage): Thu giữ CO₂ từ khí thải của nhà máy xi măng, sử dụng để sản xuất vật liệu xây dựng (carbonat hóa cốt liệu, sản xuất metanol), hoặc lưu trữ địa chất. CCUS có thể thu giữ 90-95% CO₂ phát thải, nhưng chi phí còn cao.

• Sản xuất xi măng thay thế: Xi măng geopolymer (sử dụng tro bay, xỉ hoặc metakaolin với dung dịch kiềm), xi măng belit-calci sulfat (giảm nhiệt độ nung, ít phát thải CO₂ hơn), xi măng carbonat hóa (sử dụng CO₂ để đông cứng).

Tiêu thụ xi măng tại Việt Nam và các giải pháp bền vững:

Việt Nam là một trong những nhà sản xuất xi măng lớn nhất thế giới, với sản lượng 49,8 triệu tấn trong nửa đầu 2025 và xuất khẩu lớn. Việc áp dụng các chiến lược khử carbon trong ngành xi măng có ý nghĩa quan trọng để đạt mục tiêu Net Zero của Việt Nam. Các ưu tiên bao gồm tăng cường sử dụng SCMs (tro bay, xỉ, tro trấu), mở rộng sử dụng nhiên liệu thay thế, cải tiến công nghệ sản xuất, và nghiên cứu ứng dụng CCUS. Việc sử dụng tro bay từ các nhà máy nhiệt điện và xỉ lò cao từ các nhà máy thép có thể giảm đáng kể lượng clinker trong xi măng, góp phần giảm phát thải và chi phí. Các dự án hợp tác giữa các nhà sản xuất xi măng và các nhà máy nhiệt điện, thép là cần thiết để tận dụng nguồn SCMs dồi dào tại Việt Nam.

Phần V — Vật liệu Đất: Phân loại, Đặc tính và Hiệu suất Kỹ thuật

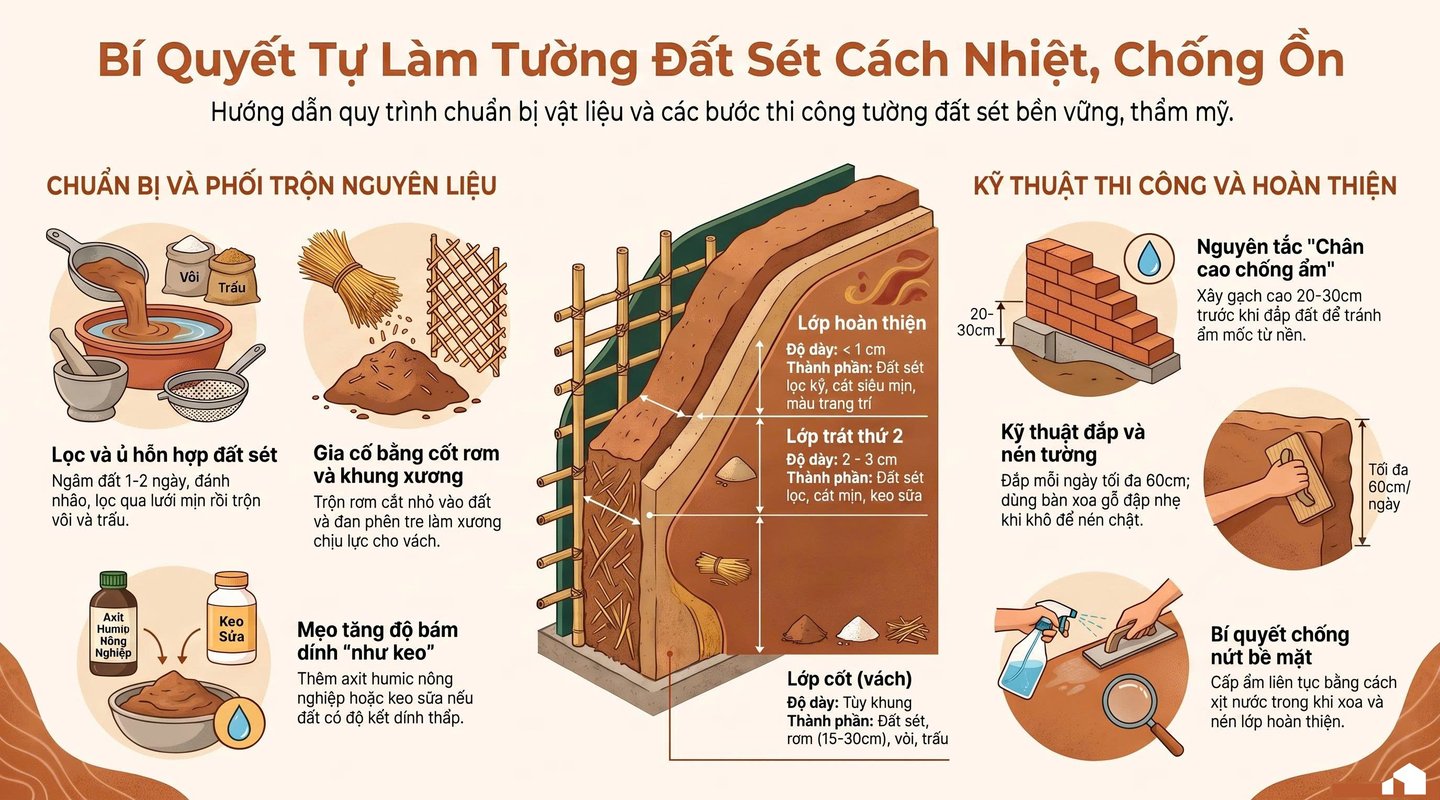

Bây giờ giới thiệu đất như một vật liệu xây dựng có hệ thống. Đất đã được sử dụng làm vật liệu xây dựng từ thời cổ đại trên khắp thế giới và đang ngày càng thu hút sự quan tâm như một giải pháp bền vững để giảm tác động tiêu cực của xây dựng lên tài nguyên thiên nhiên và khí hậu . Các tổ chức quốc tế như IPCC và UN đã cung cấp dữ liệu khoa học toàn diện để đánh giá sức khỏe của hành tinh, và xây dựng bằng đất đang nổi lên như một động lực tiềm năng cho quá trình chuyển đổi sinh thái trong lĩnh vực xây dựng . RILEM TC 274-TCE đã nhấn mạnh rằng sự chuyển đổi thành công sang kiến trúc đất bền vững đòi hỏi một sự thay đổi mô hình—vượt ra khỏi việc tối ưu hóa các tính chất vật liệu riêng lẻ và thay vào đó áp dụng một cách tiếp cận dựa trên hệ thống cho xây dựng bền vững .

Phân loại các hệ thống vật liệu đất :

• Adobe (Gạch đất sét không nung): Đất sét được trộn với nước và phụ gia, đổ khuôn và phơi khô. Kỹ thuật cổ truyền, phổ biến ở các vùng khô hạn.

• Cob (Đất nện): Đất sét, cát và rơm trộn với nước, đắp thành khối hoặc tường. Phương pháp truyền thống ở châu Âu.

• Rammed Earth (Đất nện đầm): Đất được nện chặt trong cốp pha tạo thành tường đồng nhất. Kỹ thuật có thể cơ giới hóa, cường độ cao hơn cob.

• CEB (Compressed Earth Block): Gạch đất nén với áp suất cơ học, tạo viên gạch có kích thước và cường độ đồng đều hơn. Được sử dụng trong các dự án xây dựng hiện đại ở nhiều nước.

• CSEB (Compressed Stabilized Earth Block): Gạch đất nén ổn định, thêm xi măng hoặc vôi để tăng độ bền và khả năng chống nước . Giải pháp trung gian giữa đất và bê tông, đang được nghiên cứu phổ biến tại các nước đang phát triển.

• Geopolymer Earth: Sử dụng phản ứng geopolymer hóa để tạo liên kết, thay vì xi măng Portland. Có thể sử dụng đất sét, tro bay, xỉ để tạo ra vật liệu kết dính bền vững.

• Lime Stabilized: Đất ổn định bằng vôi, cải thiện tính dẻo và độ bền. Phù hợp với các loại đất sét có tính dẻo cao.

• Cement Stabilized: Đất ổn định bằng xi măng, tăng cường độ và khả năng chống nước nhưng tăng phát thải carbon. Tại Việt Nam, nghiên cứu về gạch đất nén ổn định xi măng (CSCEB) sử dụng đất địa phương từ tỉnh Phú Thọ đã chỉ ra rằng cường độ nén và mô đun đàn hồi tăng đáng kể khi tăng hàm lượng xi măng và khối lượng khô .

• Fiber Reinforced: Đất gia cường bằng sợi (rơm, sợi tổng hợp, sợi thực vật), cải thiện độ bền kéo và khả năng chống nứt. Giải pháp dựa trên kỹ thuật truyền thống và vật liệu địa phương.

• Nanoclay Stabilized: Sử dụng nanoclay để cải thiện tính chất của đất, tăng cường độ và khả năng chống nước. Công nghệ đang được nghiên cứu.

• Biopolymer Stabilized: Sử dụng polyme sinh học (xanthan gum, guar gum, chitosan) để ổn định đất, cải thiện độ bền và khả năng chống nước mà không làm tăng đáng kể phát thải carbon . Xanthan gum ở nồng độ 1,5% đạt cường độ nén 5,01 MPa, tăng đáng kể so với đất nện không ổn định (1,86 MPa), đồng thời tăng mô đun đàn hồi từ 146,8 lên 301,8 MPa và khả năng hấp thụ năng lượng từ 18,5 lên 60,1 kJ/m³ . Chitosan ở nồng độ 2,5% đạt cường độ nén trung bình cao hơn 27% và cường độ uốn trung bình cao hơn 11% so với mẫu đối chứng sử dụng 8% xi măng .

• Enzyme Stabilized: Sử dụng enzyme sinh học để cải thiện tính chất đất, tăng cường độ và giảm co ngót.

Mỗi hệ thống được mô hình hóa với các thông số kỹ thuật quan trọng:

Mô hình cấu thành (Constitutive Model)

• Đường cong ứng suất-biến dạng: Mối quan hệ phi tuyến giữa ứng suất và biến dạng, đặc trưng cho từng loại vật liệu. Nghiên cứu về CSCEB tại Việt Nam cho thấy đường cong ứng suất-biến dạng điển hình có ba giai đoạn: đàn hồi tuyến tính, phi tuyến trước đỉnh, và suy giảm sau đỉnh, cho thấy sự chuyển đổi từ phá hủy dẻo sang giòn khi tăng hàm lượng xi măng và mật độ .

• Chế độ phá hủy (Failure Mode): Phá hủy giòn hay dẻo, loại phá hủy kéo hay nén. Vật liệu đất thường có độ bền kéo thấp và phá hủy giòn. Khi hàm lượng xi măng tăng, vật liệu trở nên giòn hơn, với biến dạng đỉnh giảm xuống khoảng 0,3% sau 28 ngày bảo dưỡng, thấp hơn đáng kể so với đất không ổn định .

• Khối lượng riêng (Density): Ảnh hưởng đến cường độ và khả năng cách nhiệt. Đất nện đầm có khối lượng riêng cao hơn adobe. Đối với CSCEB, tăng khối lượng khô từ 1,8 g/cm³ lên 2,2 g/cm³ làm tăng cường độ nén khoảng 140% đối với hỗn hợp 15% xi măng .

• Mô đun đàn hồi (Elastic Modulus): Đặc trưng độ cứng của vật liệu. Đối với CSCEB, mô đun đàn hồi tăng từ khoảng 2 GPa lên 4 GPa khi hàm lượng xi măng tăng từ 6% đến 12% . Đối với đất nện ổn định bằng xanthan gum, mô đun đàn hồi tăng từ 146,8 lên 301,8 MPa .

• Hệ số Poisson (Poisson Ratio): Tỷ lệ giữa biến dạng ngang và biến dạng dọc dưới tải trọng. Khoảng 0,2-0,4 cho vật liệu đất.

• Độ khuếch tán nhiệt (Thermal Diffusivity): Tốc độ truyền nhiệt qua vật liệu. Đất có độ khuếch tán nhiệt thấp, giúp cách nhiệt tốt.

• Vận chuyển mao dẫn (Capillary Transport): Vận chuyển nước và hơi ẩm qua lỗ rỗng. Ảnh hưởng đến độ ẩm và độ bền của tường đất. RILEM TC 274-TCE đã công bố khuyến nghị về phương pháp xác định hệ số truyền hơi ẩm biểu kiến của sản phẩm xây dựng từ đất .

• Hàm lưu trữ ẩm (Moisture Storage Function): Quan hệ giữa độ ẩm và độ bền, khả năng hấp thụ và thải ẩm. Đất có khả năng hấp thụ và thải ẩm tốt, điều hòa độ ẩm trong nhà.

• Khả năng chịu lửa (Fire Resistance): Vật liệu đất có khả năng chịu lửa tốt do không cháy.

• Trở kháng âm thanh (Acoustic Impedance): Khả năng cách âm của vật liệu. Tường đất có khả năng cách âm khá tốt.

• Cơ chế độ bền (Durability Mechanisms): Xói mòn do nước, chu kỳ ướt-khô, tác động cơ học, tấn công hóa học, chống chịu với điều kiện môi trường. Đối với đất nện ổn định bằng xanthan gum liên kết ngang ion Cr³⁺ (CXRE), sau khi tiếp xúc với chu kỳ môi trường gia tốc khắc nghiệt, tổn thất cường độ chỉ 1,13% so với 19,36% của XRE và 29,28% của URE .

Thách thức và hạn chế của vật liệu đất :

• Tính dễ vỡ (Seismic vulnerability): Nhà đất có độ nhạy địa chấn cao do mật độ cao và độ bền kéo thấp, thường phá hủy giòn dưới tải trọng động đất, thường hạn chế xây dựng ở các khu vực có hoạt động địa chấn.

• Cách nhiệt kém (Poor insulation): Trong điều kiện khí hậu khắc nghiệt, tường đất cần cách nhiệt bổ sung để đảm bảo điều kiện sống thoải mái. Tuy nhiên, các nghiên cứu LCA chỉ ra rằng hệ thống tường đất nhẹ (light earth) là phù hợp nhất để giảm thiểu tác động môi trường, trong khi các công nghệ khối lớn (như đất nện không ổn định) cho thấy hiệu suất nhiệt động lực cao hơn cho sử dụng ở khí hậu Địa Trung Hải .

• Phụ thuộc vào chất ổn định hóa học: Việc sử dụng xi măng để ổn định đất làm tăng năng lượng nhúng và lượng carbon, giảm khả năng tái chế. Các giải pháp thay thế như biopolymer đang được nghiên cứu để khắc phục nhược điểm này . Biopolymer như chitosan đã cho thấy tiềm năng như một giải pháp thay thế xanh cho các chất ổn định tiêu tốn năng lượng, với khả năng cải thiện tính chất cơ học và độ bền mà không làm tăng đáng kể phát thải carbon .

• Kiểm soát chất lượng: Một thách thức đáng kể là nhận thức hạn chế của các cán bộ kiểm soát và sự vắng mặt của các tiêu chuẩn được thiết lập để đánh giá tính chất cơ học của vật liệu đất . Trong khuôn khổ RILEM TC 274-TCE, thử nghiệm uốn 3 điểm đã được đề xuất như một phương pháp đáng tin cậy để kiểm soát chất lượng gạch đất, dễ thực hiện hơn so với thử nghiệm nén và có thể được thực hiện cả trong phòng thí nghiệm và tại hiện trường .

Ứng dụng tại Việt Nam:

Tại Việt Nam, gạch đất không nung (không nung) đã bước đầu được ứng dụng trong xây dựng nhà ở thấp tầng cho đồng bào dân tộc tại một số địa bàn miền núi . Loại gạch này được chế tạo từ đất và xi măng tại địa phương, góp phần giảm chi phí vận chuyển vật liệu do khó khăn về địa hình. Do có đặc điểm tự chèn (interlocking), khối xây bằng gạch đất không nung không cần sử dụng đến vữa xây như trong tường gạch đất sét nung truyền thống . Các nghiên cứu tại Việt Nam đã chỉ ra rằng gạch đất nén ổn định xi măng (CSCEB) sử dụng đất địa phương từ tỉnh Phú Thọ có thể đạt cường độ nén trên 3,5 MPa với hàm lượng xi măng lớn hơn 10% và khối lượng khô trên 1,8 g/cm³, đáp ứng yêu cầu tối thiểu cho xây dựng chịu lực . Điều này cho thấy tiềm năng lớn của vật liệu đất trong việc cung cấp giải pháp xây dựng bền vững cho các vùng khó khăn ở Việt Nam, đặc biệt là các tỉnh miền núi phía Bắc.

Phần VI — Cơ học Kết cấu: Nền tảng cho Thiết kế và Phân tích Công trình Bền vững

Cơ học kết cấu là nền tảng của kỹ thuật xây dựng, cung cấp các công cụ lý thuyết và số để phân tích và thiết kế các công trình an toàn, bền vững và hiệu quả. Bắt nguồn từ các nguyên lý cơ học cổ điển, cơ học kết cấu cho phép các kỹ sư dự đoán ứng xử của vật liệu và kết cấu dưới các tải trọng khác nhau, từ đó tối ưu hóa thiết kế và đảm bảo độ bền lâu dài. Trong bối cảnh vật liệu bền vững như đất, tre và bê tông tái chế, cơ học kết cấu đóng vai trò then chốt trong việc xác định khả năng chịu lực và độ ổn định của chúng, đặc biệt trong điều kiện khí hậu và địa chấn đặc thù của Việt Nam.

Các nguyên lý Cơ học Cơ bản

Định luật Hooke: Mối quan hệ tuyến tính giữa ứng suất và biến dạng trong vùng đàn hồi, σ = E·ε, trong đó E là mô đun đàn hồi của vật liệu. Định luật Hooke là nền tảng của cơ học vật liệu đàn hồi tuyến tính và được sử dụng rộng rãi trong thiết kế kết cấu thông thường. Tuy nhiên, nhiều vật liệu xây dựng (như đất, bê tông, tre) có ứng xử phi tuyến, đòi hỏi các mô hình phức tạp hơn.

Vòng tròn Mohr: Biểu diễn trạng thái ứng suất tại một điểm trong vật thể chịu tải, dùng để xác định ứng suất chính và ứng suất cắt cực đại. Vòng tròn Mohr là một công cụ đồ họa mạnh mẽ để phân tích trạng thái ứng suất trong vật liệu và kết cấu, đặc biệt hữu ích trong cơ học đất và cơ học phá hủy. Nó cho phép xác định các mặt phẳng phá hủy tiềm năng và đánh giá độ an toàn của kết cấu dưới tải trọng phức tạp. Trong bê tông và đá, các thí nghiệm nén 3D (triaxial) thường được sử dụng để xác định sức kháng cắt và mô tả mặt phá hủy trên mặt phẳng (p-q) hoặc không gian ứng suất, với các mô hình như cường độ ba thông số (UCS, sức kháng cắt và độ bền kéo) .

Các Mặt phá hủy và Tiêu chí Phá hủy

Mặt phá hủy Mohr-Coulomb: Tiêu chí phá hủy cho vật liệu hạt (đất, bê tông), phụ thuộc vào ứng suất nén và ma sát trong: τ = c + σ·tan(φ), trong đó c là lực dính, φ là góc ma sát trong . Đây là tiêu chí phá hủy phổ biến nhất cho đất và đá trong địa kỹ thuật và kỹ thuật xây dựng . Lực dính c và góc ma sát trong φ là các thông số cơ học quan trọng được xác định từ thí nghiệm cắt trực tiếp hoặc nén 3D . Mô hình Mohr-Coulomb đã được sử dụng để mô phỏng các chế độ phá hủy của bê tông dưới tải trọng ba trục , và cho thấy sự phụ thuộc của phá hủy kết cấu vào các thông số bất định .

Mặt phá hủy Drucker-Prager: Tổng quát hóa của Mohr-Coulomb, thích hợp cho mô hình số . Mặt phá hủy Drucker-Prager tránh các góc nhọn của Mohr-Coulomb và thường được sử dụng trong các phân tích phần tử hữu hạn phi tuyến . Đối với bê tông, các mô hình nâng cao như Mô hình cường độ bốn thông số (UCS, RSR, độ bền kéo và góc ma sát ) đã được phát triển để mô tả mặt phá hủy, phù hợp với các thí nghiệm nén 3D .

Các Mô hình và Phương pháp Phân tích Nâng cao

Mô hình phần tử hữu hạn (Finite Element Modelling - FEM): Phương pháp số phổ biến nhất để phân tích ứng xử của kết cấu dưới tải trọng. FEM có thể mô hình hóa các hình dạng phức tạp, tải trọng phi tuyến, và vật liệu không đồng nhất. Các phần mềm như Abaqus, ANSYS, và SAP2000 được sử dụng rộng rãi trong nghiên cứu và thiết kế. FEM được áp dụng để mô hình hóa cơ chế phá hủy của các kết cấu bê tông cốt thép và bê tông ứng suất trước .

Cơ học phá hủy (Fracture Mechanics) và Cơ chế Phá hủy: Nghiên cứu sự hình thành và lan truyền vết nứt trong vật liệu và kết cấu . Cơ học phá hủy rất quan trọng để hiểu các chế độ phá hủy và tuổi thọ của các cấu kiện chịu tải . Các thí nghiệm trong phòng thí nghiệm về phá hủy bê tông cường độ cao đã chỉ ra mối quan hệ giữa đường cong tải trọng - độ võng và các tham số phá hủy . Các mô hình cơ học phá hủy được kết hợp với mô hình ngẫu nhiên để đánh giá độ tin cậy của các kết cấu . Đối với đất và đá, cơ chế phá hủy thường được phân tích dựa trên các tiêu chí Mohr-Coulomb hoặc Drucker-Prager với các tham số ngẫu nhiên để đánh giá độ tin cậy .

Phá hủy dẻo (Plastic Collapse) và Ổn định (Buckling): Phá hủy dẻo xảy ra khi vật liệu đạt đến giới hạn chảy và biến dạng không phục hồi, thường là cơ chế phá hủy cho các kết cấu thép và bê tông cốt thép. Ổn định (buckling) là hiện tượng mất ổn định của các cấu kiện chịu nén (ví dụ: cột, thanh giằng) khi tải trọng đạt đến giá trị tới hạn. Cả hai hiện tượng này cần được xem xét trong thiết kế kết cấu để đảm bảo an toàn.

Phân tích độ tin cậy và bất định: Các tham số đầu vào trong cơ học kết cấu thường có sự biến động và bất định (do sự khác nhau của vật liệu, thi công, tải trọng). Phân tích độ tin cậy (reliability analysis) sử dụng các phương pháp thống kê và xác suất để đánh giá xác suất phá hủy và tuổi thọ của kết cấu . Điều này đặc biệt quan trọng đối với các vật liệu mới và bền vững, nơi dữ liệu dài hạn còn hạn chế. Phân tích độ tin cậy dựa trên cơ học phá hủy đã được áp dụng để đánh giá rủi ro phá hủy kết cấu bê tông cốt thép .

Ứng xử Động của Kết cấu

• Phản ứng địa chấn (Seismic Response): Ứng xử của kết cấu dưới tải trọng động đất. Việt Nam có nhiều vùng có hoạt động địa chấn đáng kể (như Tây Bắc, Đông Bắc, Trung Bộ), vì vậy phân tích địa chấn là rất quan trọng đối với các công trình quan trọng. Các vật liệu đất và bê tông tái chế có độ dẻo và khả năng hấp thụ năng lượng khác nhau dưới tải trọng động đất . Đối với các kết cấu xây dựng bằng đất, nghiên cứu đã chỉ ra rằng các kết nối khung-thép trong các kết cấu lai có thể cải thiện đáng kể hiệu suất địa chấn . Các kết nối khung-thép với các thành phần hấp thụ năng lượng đã được đề xuất để giảm chuyển vị tầng lớn và tăng khả năng chịu tải trong các tòa nhà khung thép .

• Tải trọng động (Dynamic Loading): Tải trọng thay đổi theo thời gian (gió, động đất, va chạm, nổ). Các kết cấu cần được thiết kế để chịu được các tải trọng động này. Tải trọng gió (Wind Loading) đặc biệt quan trọng đối với các công trình cao và kết cấu có bề mặt rộng.

• Khả năng chịu va đập (Impact Resistance): Khả năng chịu tải trọng va đập (ví dụ: va chạm xe cộ, tai nạn công nghiệp). Các vật liệu khác nhau có khả năng chịu va đập khác nhau; thép và bê tông cốt thép thường có khả năng chịu va đập tốt hơn đất không nung.

• Mỏi (Fatigue): Suy giảm cường độ dưới tải trọng lặp lại (ví dụ: tải trọng giao thông, tải trọng gió lặp). Cần được xem xét đối với các kết cấu chịu tải trọng lặp trong thời gian dài.

• Độ dẻo địa chấn (Earthquake Ductility): Khả năng của kết cấu biến dạng dẻo mà không bị phá hủy dưới tải trọng động đất. Độ dẻo địa chấn là một yếu tố quan trọng trong thiết kế chống động đất cho các kết cấu bê tông cốt thép và thép.

Vai trò của Cơ học Kết cấu trong Thiết kế Bền vững

Cơ học kết cấu đóng vai trò quan trọng trong việc thiết kế các công trình bền vững. Nó giúp tối ưu hóa hình dạng và kích thước của các cấu kiện để giảm thiểu vật liệu sử dụng, đồng thời tăng cường hiệu quả sử dụng tài nguyên và giảm phát thải carbon. Các mô hình số có thể dự đoán tuổi thọ và ứng xử của kết cấu dưới tác động của môi trường, giúp thiết kế các công trình có độ bền cao và chi phí bảo trì thấp. Bằng cách tích hợp cơ học kết cấu với khoa học vật liệu và phân tích vòng đời, các kỹ sư có thể tạo ra các thiết kế xanh và bền vững, đáp ứng các tiêu chuẩn hiện đại về môi trường và xã hội. Các nghiên cứu gần đây cũng nhấn mạnh tầm quan trọng của việc giảm thiểu rủi ro tai biến địa chất và sử dụng công nghệ tiên tiến trong quản lý rủi ro công trình .

Các vấn đề cần lưu ý và hướng nghiên cứu tiếp theo

• Tương thích vật liệu đất với các tiêu chuẩn hiện hành: Các tiêu chuẩn thiết kế hiện hành (như Eurocode, TCVN) thường được xây dựng cho bê tông và thép, không bao gồm các vật liệu đất và tre. Cần có các nghiên cứu và tiêu chuẩn hóa để tích hợp các vật liệu bền vững vào thực tiễn xây dựng.

• Phân tích độ tin cậy cho vật liệu địa phương: Các thông số cơ học của vật liệu địa phương (đất, tre) có sự biến động lớn. Cần có các nghiên cứu thực nghiệm và phân tích thống kê để xác định phân phối xác suất của các thông số này và đánh giá độ tin cậy của các kết cấu sử dụng chúng.

• Ứng dụng các mô hình số tiên tiến: Các mô hình phần tử hữu hạn phi tuyến và mô hình ngẫu nhiên đang ngày càng được sử dụng để thiết kế và đánh giá độ an toàn của các kết cấu quan trọng. Cần đào tạo và ứng dụng các mô hình này trong các dự án xây dựng bền vững tại Việt Nam.

Phần VII — Vật lý Xây dựng: Nền tảng Khoa học cho Thiết kế Tiện nghi và Hiệu quả Năng lượng

Vật lý xây dựng là nền tảng khoa học để hiểu và thiết kế các tòa nhà có hiệu suất năng lượng cao, tiện nghi nhiệt và độ bền lâu dài. Không đơn giản là "mát vào mùa hè" hay "ấm vào mùa đông", vật lý xây dựng cung cấp các phương trình và mô hình để dự đoán và tối ưu hóa sự tương tác giữa tòa nhà, môi trường và con người. Đối với các vật liệu bền vững như đất, hiểu biết về vật lý xây dựng là điều kiện tiên quyết để tận dụng tối đa các đặc tính ưu việt của chúng (như khối lượng nhiệt, đệm ẩm) và khắc phục các hạn chế (như cách nhiệt kém).

Các phương trình cơ bản của Truyền nhiệt và Ẩm

Phương trình truyền nhiệt tức thời (Transient Heat Equation):

ρ·cᵨ·(∂T/∂t) = ∇·(k·∇T) + Q

Trong đó ρ là khối lượng riêng (kg/m³), cᵨ là nhiệt dung riêng (J/(kg·K)), T là nhiệt độ (°C hoặc K), t là thời gian (s), k là hệ số dẫn nhiệt (W/(m·K)), Q là nguồn nhiệt (W/m³). Phương trình này mô tả sự thay đổi nhiệt độ theo thời gian và không gian trong vật liệu xây dựng, là nền tảng cho các phân tích truyền nhiệt tạm thời và ổn định.

Dẫn nhiệt Fourier (Fourier Conduction):

q = -k·∇T

Trong đó q là dòng nhiệt (W/m²), k là hệ số dẫn nhiệt, ∇T là gradient nhiệt độ. Định luật Fourier chỉ ra rằng dòng nhiệt tỷ lệ thuận với gradient nhiệt độ, là cơ sở cho việc tính toán cách nhiệt và truyền nhiệt qua các kết cấu bao che. Vật liệu có hệ số dẫn nhiệt thấp (như len đá, bông thủy tinh, đất nhẹ) là cách nhiệt tốt, trong khi vật liệu có hệ số dẫn nhiệt cao (như thép, bê tông, đá) dẫn nhiệt tốt.

Truyền bức xạ (Radiative Transfer): Truyền nhiệt qua bức xạ điện từ, phụ thuộc vào bề mặt và nhiệt độ. Bức xạ mặt trời (sóng ngắn) và bức xạ hồng ngoại (sóng dài) từ các bề mặt ấm đóng vai trò quan trọng trong cân bằng nhiệt của tòa nhà. Hệ số hấp thụ, phản xạ và phát xạ của bề mặt vật liệu ảnh hưởng đến tải nhiệt bức xạ.

Hệ số đối lưu (Convective Coefficients): Truyền nhiệt giữa bề mặt và không khí, phụ thuộc vào tốc độ gió và chênh lệch nhiệt độ. Đối lưu tự nhiên và đối lưu cưỡng bức đều ảnh hưởng đến sự trao đổi nhiệt giữa bề mặt tường và không khí bên trong/ngoài nhà.

Tâm lý học (Psychrometrics): Nghiên cứu tính chất của không khí ẩm, quan trọng cho thiết kế tiện nghi nhiệt và kiểm soát độ ẩm. Biểu đồ tâm lý (psychrometric chart) là công cụ quan trọng để xác định trạng thái của không khí ẩm và thiết kế hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí).

Đệm ẩm (Humidity Buffering): Khả năng của vật liệu hấp thụ và thải ẩm, điều hòa độ ẩm trong nhà. Vật liệu đất có khả năng đệm ẩm tốt hơn vật liệu đã ổn định bằng xi măng. Các nghiên cứu chỉ ra rằng đệm ẩm có thể giảm biên độ dao động độ ẩm tương đối trong nhà tới 20-30%, cải thiện tiện nghi và giảm nguy cơ phát triển nấm mốc, mà không tiêu tốn năng lượng.

Phương trình đạo hàm riêng cho vận chuyển ẩm (Moisture Transport PDEs): Mô tả sự di chuyển của hơi ẩm trong vật liệu xây dựng dưới tác động của gradient nồng độ và gradient nhiệt độ. Sự di chuyển ẩm ảnh hưởng đến độ bền, cách nhiệt, và chất lượng không khí trong nhà. Mô hình vận chuyển ẩm thường dựa trên định luật Fick cho khuếch tán hơi và định luật Darcy cho dòng chảy lỏng.

Coupling ẩm-nhiệt (Hygrothermal Coupling): Tương tác giữa nhiệt độ và độ ẩm trong vật liệu. Nhiệt độ ảnh hưởng đến tốc độ khuếch tán ẩm và áp suất hơi bão hòa, trong khi độ ẩm ảnh hưởng đến dẫn nhiệt và dung nhiệt của vật liệu. Các mô hình coupled ẩm-nhiệt (như trong phần mềm WUFI) là cần thiết để mô phỏng chính xác ứng xử của vật liệu xây dựng trong điều kiện thực tế. Nghiên cứu về đất nện cho thấy sự coupling nhiệt-ẩm ảnh hưởng đến khả năng đệm nhiệt của tường đất .

Các Thông số Động lực học Nhiệt của Vật liệu Xây dựng

• Độ trễ nhiệt (Thermal Lag): Thời gian trễ giữa sự thay đổi nhiệt độ bên ngoài và bên trong tòa nhà. Vật liệu có khối lượng nhiệt lớn (như đất, bê tông) có độ trễ nhiệt lớn, giúp ổn định nhiệt độ trong nhà. Đối với các công trình đất, độ trễ nhiệt có thể lên tới 8-12 giờ, có nghĩa là nhiệt độ bên trong tòa nhà đạt cực đại vào cuối buổi chiều hoặc tối, khi nhiệt độ bên ngoài đã giảm. Đây là một lợi thế quan trọng trong khí hậu nhiệt đới.

• Suy giảm biên độ nhiệt (Time Decrement): Sự suy giảm biên độ dao động nhiệt khi truyền qua tường. Vật liệu có khối lượng nhiệt lớn và dẫn nhiệt thấp có suy giảm biên độ lớn. Đối với đất, suy giảm biên độ có thể lên tới 80-90%, có nghĩa là nhiệt độ bên trong tòa nhà ít bị ảnh hưởng bởi các đợt nắng nóng hoặc lạnh giá ngắn hạn.

• Dịch chuyển pha (Phase Shift): Sự dịch chuyển của đỉnh nhiệt độ khi truyền qua tường. Vật liệu có khối lượng nhiệt lớn (như đất) có dịch chuyển pha lớn, làm cho nhiệt độ bên trong tòa nhà đạt cực đại vào những thời điểm khác với nhiệt độ bên ngoài.

Tiện nghi Nhiệt và Chất lượng Không khí Trong nhà

Tiện nghi thích ứng (Adaptive Comfort): Con người có khả năng thích ứng với điều kiện nhiệt độ khác nhau, cho phép thiết kế tiện nghi nhiệt linh hoạt hơn. Mô hình tiện nghi thích ứng cho phép nhiệt độ trong nhà dao động trong một phạm vi rộng hơn so với các mô hình tiện nghi tĩnh (như PMV-PPD), đặc biệt phù hợp với các tòa nhà không có điều hòa không khí hoặc các tòa nhà sử dụng thông gió tự nhiên. Điều này có ý nghĩa quan trọng đối với thiết kế nhà đất bền vững ở các vùng khí hậu nóng ẩm như Việt Nam.

Chất lượng không khí trong nhà (Indoor Air Quality - IAQ): Vật liệu xây dựng ảnh hưởng đến IAQ thông qua phát thải các hợp chất hữu cơ dễ bay hơi (VOCs) và khả năng hấp thụ/giải phóng ẩm và các chất ô nhiễm. Đất và các vật liệu tự nhiên thường có phát thải VOC thấp hơn so với các vật liệu tổng hợp, và khả năng đệm ẩm của chúng giúp duy trì độ ẩm tương đối trong phạm vi tối ưu cho sức khỏe con người (40-60%). Các tòa nhà đất được biết đến với chất lượng không khí trong nhà tốt, giảm nguy cơ các bệnh về đường hô hấp và dị ứng.

Các Tiêu chuẩn và Công cụ Mô phỏng

EN ISO 13790: Tiêu chuẩn Châu Âu về tính toán năng lượng cho tòa nhà, cung cấp các phương pháp để tính toán nhu cầu năng lượng sưởi ấm và làm mát. Tiêu chuẩn này là nền tảng cho các tính toán hiệu quả năng lượng và thiết kế tòa nhà.

EnergyPlus: Phần mềm mô phỏng năng lượng tòa nhà mã nguồn mở, phát triển bởi Bộ Năng lượng Hoa Kỳ (DOE). EnergyPlus có thể mô phỏng truyền nhiệt, truyền ẩm, hệ thống HVAC, ánh sáng, và các yếu tố khác ảnh hưởng đến hiệu suất năng lượng và tiện nghi của tòa nhà. Nó được sử dụng rộng rãi trong nghiên cứu và thiết kế tòa nhà hiệu suất cao.

WUFI (Wärme und Feuchte instationär): Phần mềm mô phỏng vận chuyển ẩm và nhiệt trong vật liệu xây dựng, phát triển bởi Fraunhofer IBP. WUFI có thể mô phỏng sự di chuyển ẩm và nhiệt trong các kết cấu tòa nhà dưới điều kiện thời tiết thực tế, đánh giá nguy cơ ngưng tụ, nấm mốc, và độ bền lâu dài. Đây là công cụ quan trọng để thiết kế tường đất và các kết cấu có khả năng đệm ẩm.

Passive House (Nhà thụ động): Tiêu chuẩn nhà thụ động, yêu cầu hiệu quả năng lượng cao (nhu cầu sưởi ấm <15 kWh/m²/năm, nhu cầu làm mát <15 kWh/m²/năm), thông gió cơ học với thu hồi nhiệt, và các yêu cầu khác. Passive House thường sử dụng vật liệu cách nhiệt dày và cửa sổ hiệu suất cao, nhưng các khái niệm này đang được điều chỉnh để phù hợp với các vật liệu địa phương và điều kiện khí hậu nhiệt đới.

ASHRAE: Tiêu chuẩn của Hiệp hội Kỹ sư Sưởi ấm, Làm lạnh và Điều hòa Không khí Hoa Kỳ, bao gồm các tiêu chuẩn về tiện nghi nhiệt (ASHRAE 55), chất lượng không khí trong nhà (ASHRAE 62.1), và hiệu quả năng lượng (ASHRAE 90.1). Các tiêu chuẩn này được sử dụng rộng rãi trên toàn thế giới và là cơ sở cho nhiều quy định xây dựng.

So sánh Hiệu quả Ẩm của Vật liệu Đất

Nghiên cứu cho thấy gạch đất nén không ổn định (unstabilised) có giá trị đệm ẩm (Moisture Buffering Value - MBV) cao hơn so với gạch ổn định bằng xi măng, vôi hoặc natri hydroxit . Trong số các loại ổn định hóa học, xi măng cho hiệu suất tốt hơn vôi và natri hydroxit. Tuy nhiên, việc ổn định bằng xi măng làm giảm đáng kể khả năng hút ẩm của vật liệu đất . Điều này có ý nghĩa quan trọng đối với thiết kế nhà đất bền vững, vì khả năng hút ẩm ảnh hưởng trực tiếp đến năng lượng vận hành của tòa nhà. Vật liệu đất không ổn định có thể hấp thụ và thải ẩm một cách tự nhiên, giúp điều hòa độ ẩm trong nhà mà không tiêu tốn năng lượng, trong khi vật liệu ổn định bằng xi măng mất đi đặc tính này.

Ứng dụng tại Việt Nam: Khí hậu Nhiệt đới và Thiết kế Nhà Đất

Việt Nam có khí hậu nhiệt đới gió mùa với nhiệt độ và độ ẩm cao quanh năm. Thiết kế nhà đất cần tận dụng các đặc tính ưu việt của đất (khối lượng nhiệt, đệm ẩm) để đạt được tiện nghi nhiệt và chất lượng không khí trong nhà tốt, đồng thời giảm thiểu nhu cầu sử dụng năng lượng cho làm mát và hút ẩm. Các giải pháp bao gồm:

• Tường đất dày: Tường đất có khối lượng nhiệt lớn giúp ổn định nhiệt độ trong nhà, giảm biên độ dao động nhiệt và độ trễ nhiệt, đặc biệt hiệu quả trong khí hậu nóng ẩm với biên độ nhiệt độ ngày đêm lớn.

• Thông gió tự nhiên: Thiết kế tòa nhà để tận dụng thông gió tự nhiên (gió mát) để làm mát và thải ẩm, giảm nhu cầu sử dụng điều hòa không khí.

• Mái nhà rộng và thoáng: Mái nhà cần được thiết kế để che chắn nắng mưa, giảm tải nhiệt bức xạ lên tường và cửa sổ.

• Vật liệu cách nhiệt bổ sung: Trong các vùng có nhiệt độ khắc nghiệt, có thể bổ sung lớp cách nhiệt (như len đá, bông thủy tinh, đất nhẹ) ở phía ngoài hoặc bên trong tường đất để cải thiện khả năng cách nhiệt.

• Cửa sổ và che nắng: Sử dụng cửa sổ kính hai lớp, rèm che và các thiết bị che nắng để giảm tải nhiệt bức xạ mặt trời vào mùa hè và tăng cường ánh sáng tự nhiên vào mùa đông.

• Cây xanh và cảnh quan: Cây xanh và các yếu tố cảnh quan có thể giúp che bóng, làm mát và tăng cường thông gió tự nhiên cho tòa nhà.

Các nghiên cứu tại Việt Nam về nhà ở sinh thái và nhà đất đã chỉ ra rằng các thiết kế này có thể giảm đáng kể nhu cầu năng lượng và cải thiện chất lượng cuộc sống của người dân, đồng thời phù hợp với các điều kiện văn hóa và xã hội địa phương.

Phần VIII — Khoa học Sản xuất: Từ Thủ công đến Kỹ thuật số và Robot

Sự tiến hóa của ngành xây dựng đang diễn ra theo một lộ trình có thể dự đoán được: Xây dựng truyền thống → Xây dựng Công nghiệp hóa → Sản xuất Kỹ thuật số → Xây dựng Robot → In 3D → Tiền chế → Tùy chỉnh hàng loạt → Bản sao số → Tối ưu hóa AI → Sản xuất Vòng kín. Mỗi giai đoạn đại diện cho một bước nhảy vọt về năng suất, chất lượng và khả năng kiểm soát quy trình, đồng thời mở ra những khả năng mới cho việc sử dụng vật liệu bền vững và giảm tác động môi trường. Đối với vật liệu đất, quá trình chuyển đổi từ sản xuất thủ công sang robot không chỉ là vấn đề hiệu quả mà còn là chìa khóa để vượt qua các hạn chế lịch sử về chất lượng và độ tin cậy.

Kiểm soát Chất lượng và Dung sai Sản xuất

Chất lượng sản phẩm là nền tảng của bất kỳ ngành công nghiệp nào. Trong sản xuất vật liệu xây dựng, chất lượng được thể hiện qua việc đáp ứng các dung sai sản xuất đã định . Dung sai là giới hạn cho phép của sự sai lệch so với kích thước thiết kế. Trong cơ khí, có các loại dung sai khác nhau như dung sai kích thước (độ lệch về chiều dài, đường kính), dung sai hình dạng (độ phẳng, độ tròn, độ thẳng), dung sai vị trí (độ song song, độ vuông góc) và dung sai bề mặt (độ nhám, độ gợn sóng) . Việc tuân thủ các dung sai này là rất quan trọng để đảm bảo các bộ phận lắp ráp với nhau chính xác và hoạt động đúng chức năng .

Trong xây dựng truyền thống, đặc biệt là với vật liệu đất, việc kiểm soát chất lượng thường dựa trên kinh nghiệm thủ công. Tuy nhiên, để vật liệu đất được chấp nhận rộng rãi trong xây dựng hiện đại, cần có các quy trình QA/QC (Đảm bảo và Kiểm soát Chất lượng) khoa học và tiêu chuẩn hóa. RILEM TC 274-TCE đã phát triển các quy trình thử nghiệm uốn 3 điểm để kiểm soát chất lượng gạch đất, cho phép đánh giá nhanh chóng và đáng tin cậy chất lượng sản xuất . Thử nghiệm uốn 3 điểm là một phương pháp thực tế để kiểm soát chất lượng vì nó có thể được thực hiện tương đối nhanh chóng, trong phòng thí nghiệm hoặc tại hiện trường với các công cụ cơ bản, và yêu cầu ít thời gian chuẩn bị hơn so với thử nghiệm nén . Các thông số thử nghiệm như điều kiện tiền xử lý mẫu, điều kiện biên thiết lập, tốc độ tải trọng và cách tính cường độ uốn đã được thảo luận chi tiết .

Sản xuất Tinh gọn (Lean Production) và Sinh thái Công nghiệp

Sản xuất tinh gọn (Lean Production) là một triết lý quản lý tập trung vào việc giảm lãng phí và tăng hiệu quả trong quy trình sản xuất. Trong xây dựng, nguyên tắc tinh gọn có thể được áp dụng để giảm thiểu lãng phí vật liệu, thời gian và công sức. Điều này đặc biệt quan trọng trong bối cảnh Việt Nam, nơi hiệu quả sử dụng tài nguyên đang là một thách thức lớn. Theo một nghiên cứu gần đây trên Journal of Industrial Ecology, tiêu thụ vật liệu trong nước (DMC) của Việt Nam đã tăng hơn 8 lần từ năm 1990 đến 2021, với vật liệu xây dựng là nguyên nhân chính . Sự gia tăng này phản ánh quá trình đô thị hóa và mở rộng cơ sở hạ tầng nhanh chóng của Việt Nam.

Sinh thái công nghiệp (Industrial Ecology) là một cách tiếp cận có hệ thống để thiết kế và quản lý các quy trình công nghiệp nhằm giảm thiểu tác động môi trường. Nó bao gồm việc xem xét các dòng vật liệu và năng lượng trong toàn bộ chuỗi giá trị, tìm kiếm cơ hội để sử dụng chất thải của ngành này làm nguyên liệu cho ngành khác. Một ví dụ điển hình của sinh thái công nghiệp là việc sử dụng tro bay từ các nhà máy nhiệt điện và xỉ lò cao từ các nhà máy thép trong sản xuất xi măng và bê tông . Điều này không chỉ giảm lượng chất thải phải chôn lấp mà còn giảm nhu cầu sử dụng clinker xi măng, giảm đáng kể phát thải CO₂ .

Sản xuất Robot và Kỹ thuật số cho Vật liệu Đất

Công nghệ robot và kỹ thuật số đang mở ra những khả năng mới cho sản xuất vật liệu đất. Dự án Mobile Robotic Rammed Earth tại Đại học Kỹ thuật Braunschweig (Đức) là một ví dụ điển hình. Dự án này hướng đến việc phát triển một hệ thống robot di động có thể sản xuất các cấu kiện đất nện (rammed earth) trực tiếp tại công trường . Hệ thống này sử dụng đất địa phương, tự động hóa các quy trình trộn, vận chuyển và đầm nén, đảm bảo chất lượng đồng nhất dưới các điều kiện môi trường khác nhau . Nghiên cứu về năng lượng đầm nén cho quy trình robot này đã chỉ ra rằng việc giảm chiều cao lớp đất có thể giảm đáng kể năng lượng tác động, và có một số lần đầm và tần số đầm tối thiểu cần thiết để đạt được độ chặt yêu cầu . Điều này cho thấy tiềm năng tối ưu hóa quy trình sản xuất robot để tiết kiệm năng lượng và nâng cao chất lượng sản phẩm.

Một bước tiến xa hơn là dự án Selective Robotic Rammed-Earth (sRRE) . Phương pháp này kết hợp xây dựng đất nện robot với các nguyên tắc của sản xuất bồi đắp dạng hạt (particle-bed additive manufacturing) . Quy trình bắt đầu bằng việc voxel hóa (số hóa 3D) bất kỳ hình dạng tự do nào . Một thiết bị đầu cuối robot tùy chỉnh thực hiện đầm nén chọn lọc, cho phép kiểm soát chính xác hình học, mật độ và trình tự chế tạo . Kết quả là một phương pháp xây dựng không cần chất kết dính, có thể đảo ngược, tiết kiệm vật liệu và phù hợp với các nguyên tắc tái tạo . SRRE mở rộng khả năng kiến trúc của xây dựng bằng đất bằng cách vượt qua các giới hạn hình học truyền thống và nhúng tự động hóa vào cốt lõi của quy trình .

Truy xuất Nguồn gốc Vật liệu và Chế tạo Kỹ thuật số

Trong bối cảnh yêu cầu ngày càng cao về tính minh bạch và bền vững, truy xuất nguồn gốc vật liệu trở nên quan trọng. Công nghệ số, bao gồm blockchain, RFID và mã QR, có thể được sử dụng để theo dõi nguồn gốc, quá trình và hành trình của vật liệu từ khai thác đến sử dụng. Điều này không chỉ giúp đảm bảo chất lượng mà còn tạo điều kiện cho việc quản lý vòng đời và tái chế.

Chế tạo kỹ thuật số (digital fabrication) bao gồm các công nghệ như in 3D, cắt laser và gia công CNC, cho phép sản xuất các cấu kiện xây dựng với độ chính xác cao và hình dạng phức tạp. Đối với vật liệu đất, các công nghệ này còn đang trong giai đoạn phát triển, nhưng có tiềm năng lớn để tạo ra các thành phần kiến trúc độc đáo và hiệu quả.

Ứng dụng Tro bay và Xỉ trong Bê tông tại Việt Nam

Việc áp dụng các nguyên tắc sinh thái công nghiệp vào ngành xây dựng Việt Nam đang mang lại những kết quả tích cực. Nghiên cứu tại Việt Nam cho thấy việc sử dụng tro bay từ nhà máy nhiệt điện Nghi Sơn (loại F, đạt tiêu chuẩn ASTM C618) kết hợp với xỉ lò cao Hòa Phát (S95, đạt TCVN 11586) có thể thay thế một phần xi măng trong bê tông, cải thiện khả năng chống xâm nhập clorua và tăng cường độ bền trong môi trường biển . Phản ứng pozzolanic giữa SiO₂ và Al₂O₃ trong tro bay và xỉ với Ca(OH)₂ tạo ra gel C-S-H bổ sung, làm giảm độ thấm và tăng cường khả năng chống ăn mòn .

Một nghiên cứu toàn diện từ phòng thí nghiệm đã chỉ ra rằng việc thay thế một phần xi măng bằng tro bay và xỉ lò cao trong bê tông sử dụng cát nghiền đã cải thiện đáng kể các tính chất cơ học và độ bền . Cụ thể, hỗn hợp với tro bay và xỉ cho thấy khả năng chống thấm clorua tăng từ 86,2% đến 136,9% so với hỗn hợp không có các vật liệu này . Khả năng chống sunfat cũng được cải thiện với sự thay đổi chiều dài của mẫu bê tông có chứa tro bay và xỉ nhỏ hơn từ 3,2 đến 3,5 lần so với mẫu không chứa . Bê tông có tro bay và xỉ còn có khả năng chống ăn mòn do ion clorua cao gấp đôi so với bê tông thông thường . Độ bền mài mòn cũng được cải thiện đáng kể từ 52% đến 59% . Các nghiên cứu này chứng minh rằng việc sử dụng tro bay và xỉ là một hướng đi bền vững và hiệu quả để phát triển bê tông cho các công trình biển và các môi trường khắc nghiệt tại Việt Nam .

Việc vận chuyển tro bay từ nhà máy điện đến các cơ sở sản xuất bê tông cũng cần được tối ưu hóa để giảm chi phí và phát thải . Nhìn chung, việc áp dụng các nguyên lý sinh thái công nghiệp và công nghệ sản xuất tiên tiến vào ngành xây dựng Việt Nam là chìa khóa để đạt được mục tiêu phát triển bền vững. Nó không chỉ giúp giảm tác động môi trường mà còn tăng cường hiệu quả kinh tế và chất lượng công trình.

Phần IX — Đánh giá Vòng đời (Life Cycle Assessment - LCA): Công cụ Định lượng cho Vật liệu Bền vững

Đánh giá vòng đời (LCA) là một phương pháp luận có hệ thống và tiêu chuẩn hóa để định lượng các tác động môi trường của một sản phẩm, quy trình hoặc dịch vụ trong suốt toàn bộ vòng đời của nó, từ khai thác nguyên liệu thô đến xử lý cuối cùng . LCA là công cụ thiết yếu để so sánh tính bền vững của các vật liệu và hệ thống xây dựng khác nhau, hỗ trợ các quyết định thiết kế và chính sách hướng tới mục tiêu Net Zero.

Phát triển từ các tiêu chuẩn ISO 14040/14044 và EN 15978, LCA trong xây dựng được cấu trúc thành các giai đoạn vòng đời rõ ràng :

Các giai đoạn Vòng đời theo EN 15978

A1-A3 (Giai đoạn sản xuất sản phẩm):

• A1: Khai thác nguyên liệu thô (ví dụ: khai thác đá vôi cho xi măng, đất sét cho gạch, quặng sắt cho thép).

• A2: Vận chuyển nguyên liệu đến nhà máy sản xuất.

• A3: Sản xuất sản phẩm (bao gồm năng lượng và phát thải trong quá trình sản xuất xi măng, thép, gạch, vật liệu đất nén). Đây thường là giai đoạn có tác động môi trường lớn nhất đối với các vật liệu như xi măng và thép.

A4-A5 (Giai đoạn xây dựng công trình):

• A4: Vận chuyển sản phẩm từ nhà máy đến công trường.

• A5: Thi công và lắp dựng (bao gồm năng lượng tiêu thụ, chất thải xây dựng và phát thải liên quan).

B1-B7 (Giai đoạn sử dụng và bảo trì):

• B1: Sử dụng sản phẩm (ảnh hưởng đến chất lượng không khí trong nhà, ví dụ như phát thải VOC từ vật liệu).

• B2: Bảo trì (ví dụ: sơn lại, thay thế các bộ phận hao mòn).

• B3: Sửa chữa (ví dụ: sửa chữa các hư hỏng nhỏ).

• B4: Thay thế (ví dụ: thay thế các bộ phận có tuổi thọ ngắn hơn so với tuổi thọ công trình).

• B5: Cải tạo (ví dụ: cải tạo lại không gian hoặc nâng cấp hệ thống).

• B6: Năng lượng vận hành (sưởi ấm, làm mát, chiếu sáng, thông gió, và các hệ thống kỹ thuật khác).

• B7: Nước vận hành (tiêu thụ nước trong quá trình sử dụng tòa nhà).

C1-C4 (Giai đoạn cuối vòng đời):

• C1: Phá dỡ và tháo dỡ công trình.

• C2: Vận chuyển chất thải đến các cơ sở xử lý.

• C3: Xử lý chất thải (ví dụ: tái chế, chôn lấp, đốt).

• C4: Xử lý cuối cùng (ví dụ: chôn lấp chất thải còn lại).

D (Lợi ích và tải trọng ngoài vòng đời): Bao gồm các lợi ích từ tái sử dụng, tái chế vật liệu, và thu hồi năng lượng từ chất thải. Giai đoạn D cho phép đánh giá tiềm năng của vật liệu trong nền kinh tế tuần hoàn.

Các Chỉ số Môi trường trong LCA

LCA có thể tính toán nhiều chỉ số tác động môi trường khác nhau, bao gồm:

• Carbon nhúng (Embodied Carbon - Global Warming Potential - GWP): Lượng CO₂e phát thải trong toàn bộ vòng đời (A1-A5, B1-B5, C1-C4). Đây là chỉ số quan trọng nhất trong bối cảnh biến đổi khí hậu. Xi măng đóng góp khoảng 7-8% tổng phát thải CO₂ toàn cầu . Một nghiên cứu trên 85 công trình tại Trung Quốc cho thấy phát thải carbon nhúng dao động từ 199,9 đến 339,5 kg CO₂e/m² . Nghiên cứu cũng nhấn mạnh rằng bê tông và cốt thép là những nguồn phát thải lớn nhất, trong khi tầng hầm có thể đóng góp tới 70% tổng carbon nhúng .

• Năng lượng nhúng (Embodied Energy - CED): Năng lượng tiêu thụ trong toàn bộ vòng đời. Năng lượng nhúng của xi măng là rất lớn, nhưng việc sử dụng vật liệu thay thế như tro bay và xỉ lò cao có thể giảm đáng kể . Các nghiên cứu đã chỉ ra mối quan hệ chặt chẽ giữa năng lượng nhúng và phát thải carbon nhúng .

• Suy giảm tài nguyên (Abiotic Depletion - ADP): Sử dụng tài nguyên không tái tạo (khoáng sản, nhiên liệu hóa thạch). Chỉ số này phản ánh áp lực của ngành xây dựng lên trữ lượng khoáng sản hữu hạn.

• Dấu chân nước (Water Footprint): Lượng nước tiêu thụ trong vòng đời, đặc biệt quan trọng ở các khu vực khan hiếm nước như miền Trung Việt Nam.

• Dấu chân đất (Land Footprint): Diện tích đất sử dụng cho khai thác mỏ, sản xuất, và chôn lấp chất thải. Việc sử dụng đất cho khai thác cát và đá là một vấn đề môi trường ngày càng nghiêm trọng.

• Bụi mịn (PM2.5): Phát thải hạt mịn ảnh hưởng đến sức khỏe con người, đặc biệt trong quá trình sản xuất xi măng và khai thác vật liệu. Các thành phố lớn như Hà Nội và TP.HCM thường có chỉ số PM2.5 cao, một phần từ hoạt động xây dựng.

• Độc tính con người (Human Toxicity - HTP): Tác hại đến sức khỏe con người từ các chất độc hại phát thải trong vòng đời.

• Độc tính sinh thái (Ecotoxicity - ETP): Tác hại đến hệ sinh thái từ các chất độc hại.

• Axit hóa (Acidification - AP): Phát thải SO₂ và NOₓ gây mưa axit, ảnh hưởng đến đất và nước.

• Phú dưỡng hóa (Eutrophication - EP): Phát thải chất dinh dưỡng (N, P) gây phát triển tảo quá mức trong các hệ sinh thái nước.

• Suy giảm tầng ozone (Ozone Depletion - ODP): Phát thải các chất làm suy giảm tầng ozone.

• Sương mù quang hóa (Photochemical Smog - POCP): Phát thải NOₓ và VOC gây ô nhiễm không khí đô thị, ảnh hưởng đến sức khỏe hô hấp.

• Chỉ số tuần hoàn (Circularity Indicators): Khả năng tái sử dụng, tái chế và khả năng phục hồi vật liệu ở cuối vòng đời. Vật liệu đất không ổn định có chỉ số tuần hoàn cao, trong khi vật liệu ổn định bằng xi măng có chỉ số thấp hơn.

• Tỷ lệ thu hồi vật liệu (Material Recovery Rates): Tỷ lệ vật liệu được thu hồi và tái sử dụng ở cuối vòng đời.

Kết quả Nghiên cứu LCA cho Vật liệu Đất và các Vật liệu Xây dựng

Các nghiên cứu LCA đã so sánh tác động môi trường của các vật liệu xây dựng khác nhau, với một số kết luận quan trọng:

• Vật liệu đất không ổn định có tác động môi trường thấp nhất, bao gồm cả carbon nhúng và năng lượng nhúng, đặc biệt nếu được khai thác và sử dụng tại địa phương . Một nghiên cứu LCA chi tiết về đất nện đã chỉ ra rằng các tác động môi trường chủ yếu đến từ vận chuyển (A4) và thi công (A5), và việc sử dụng các chất thay thế xi măng (SCM) có thể giảm đáng kể tác động trong giai đoạn sản xuất (A3) .

• Vật liệu đất ổn định bằng xi măng 9% có dấu chân carbon tương đương với gạch nung hoặc bê tông yếu . Việc sử dụng xi măng làm tăng đáng kể năng lượng nhúng và carbon nhúng, đồng thời làm giảm khả năng tái chế khi phá dỡ (giai đoạn C). Trong khi vật liệu đất không ổn định có thể tái chế dễ dàng (ví dụ: làm đất san lấp hoặc tái chế thành gạch mới), các phiên bản ổn định thường bị xuống cấp (downcycled) hoặc đưa đến bãi chôn lấp .

• Gạch nung có tác động môi trường cao hơn đáng kể so với gạch đất không ổn định hoặc gạch đất nén, do tiêu tốn nhiều năng lượng trong quá trình nung (A3) . Nghiên cứu chỉ ra rằng năng lượng nhúng và carbon nhúng của gạch nung có thể cao gấp 3-5 lần so với gạch đất không nung.

• Bê tông xi măng có tác động môi trường cao nhất, chủ yếu do phát thải CO₂ trong quá trình sản xuất clinker (A3) và khai thác cốt liệu (A1) . Tuy nhiên, việc sử dụng các SCMs (tro bay, xỉ) có thể giảm tác động đáng kể. Nghiên cứu tại Việt Nam cho thấy việc thay thế 30-50% xi măng bằng tro bay có thể giảm carbon nhúng của bê tông tới 30-40% .

Các yếu tố ảnh hưởng đến kết quả LCA của vật liệu đất:

• Khoảng cách vận chuyển (A4): Vận chuyển là một yếu tố quan trọng, đặc biệt nếu nguồn đất không có tại địa phương. Sử dụng đất tại chỗ hoặc gần công trình có thể giảm đáng kể tác động từ vận chuyển.

• Năng lượng thi công (A5): Năng lượng tiêu thụ trong quá trình nén và đầm đất (đối với rammed earth và CEB) cũng đóng góp vào tác động môi trường, mặc dù thường nhỏ hơn so với vận chuyển.

• Phụ gia ổn định: Các chất ổn định như xi măng, vôi, biopolymer có tác động môi trường khác nhau. Biopolymer (như xanthan gum, chitosan) có tác động thấp hơn nhiều so với xi măng, nhưng cần được xem xét trong bối cảnh sử dụng đất và sản xuất nông nghiệp.

• Tuổi thọ và bảo trì (B1-B5): Vật liệu đất có thể có tuổi thọ cao nếu được thiết kế và thi công đúng cách, và chi phí bảo trì thấp. Tuy nhiên, trong điều kiện khí hậu ẩm ướt, cần có các biện pháp bảo vệ bổ sung (mái hiên, lớp phủ) để đảm bảo độ bền. Các nghiên cứu về tuổi thọ của nhà đất ở Việt Nam còn hạn chế và cần được nghiên cứu thêm.

Ứng dụng LCA trong Thực tiễn và Chính sách Tại Việt Nam

LCA đang ngày càng được sử dụng trong ngành xây dựng Việt Nam để đánh giá và so sánh các giải pháp thiết kế và vật liệu. Các công cụ LCA, như các phần mềm chuyên dụng (ví dụ: SimaPro, GaBi) và các cơ sở dữ liệu (ví dụ: Ecoinvent) đang được các công ty tư vấn và các nhà nghiên cứu sử dụng để tính toán tác động môi trường của các dự án xây dựng. Việc tích hợp LCA vào quy trình thiết kế và đấu thầu là một xu hướng quan trọng để thúc đẩy xây dựng bền vững.

Vai trò của LCA trong hỗ trợ ra quyết định:

• So sánh các lựa chọn vật liệu: LCA giúp so sánh khách quan tác động môi trường của các vật liệu khác nhau (ví dụ: gạch đất nén, bê tông, gạch nung) trong cùng một ứng dụng, cung cấp cơ sở khoa học cho các quyết định thiết kế và chính sách.

• Tối ưu hóa thiết kế: LCA có thể xác định các "điểm nóng" môi trường trong vòng đời của công trình, từ đó tập trung nỗ lực vào các giai đoạn hoặc vật liệu có tác động lớn nhất.

• Chứng nhận công trình xanh: Nhiều hệ thống chứng nhận công trình xanh (ví dụ: LOTUS tại Việt Nam, LEED quốc tế) yêu cầu hoặc khuyến khích việc sử dụng LCA để đánh giá và giảm tác động môi trường.

• Phát triển chính sách: Kết quả LCA có thể được sử dụng để xây dựng các chính sách khuyến khích sử dụng vật liệu và công nghệ xây dựng carbon thấp, phù hợp với mục tiêu Net Zero của Việt Nam.

Các hạn chế và cơ hội của LCA tại Việt Nam:

• Dữ liệu địa phương còn thiếu: Cơ sở dữ liệu LCA cho các vật liệu và quy trình sản xuất tại Việt Nam còn hạn chế. Cần có các nghiên cứu để xây dựng các dữ liệu LCA đặc thù cho từng vùng và vật liệu.

• Chi phí và chuyên môn: Việc thực hiện LCA đòi hỏi chuyên môn và phần mềm đặc biệt, có thể tốn kém và khó tiếp cận đối với các dự án nhỏ.

• Tích hợp với BIM: Việc tích hợp LCA với mô hình thông tin công trình (BIM) có thể tự động hóa quá trình tính toán và đánh giá tác động môi trường, giúp LCA trở nên phổ biến và hiệu quả hơn.

Tóm lại, LCA là một công cụ không thể thiếu để định lượng và giảm thiểu tác động môi trường của ngành xây dựng, hướng tới một tương lai bền vững và trung hòa carbon. Tại Việt Nam, việc phát triển dữ liệu LCA địa phương, nâng cao năng lực và tích hợp LCA vào quy trình thiết kế và chính sách là những bước đi quan trọng để thúc đẩy xây dựng xanh và bền vững.

Phần X — Việt Nam như Một Phòng thí nghiệm Sống: Tài nguyên, Thách thức và Cơ hội cho Hệ thống Vật liệu Carbon thấp

Thay vì chỉ nói "Việt Nam có đất sét" hay "có nhiều ánh nắng mặt trời," phần này phân tích một cách có hệ thống các điều kiện tài nguyên, khí hậu, công nghiệp và thể chế đặc thù của Việt Nam, định vị quốc gia như một "phòng thí nghiệm sống" cho quá trình chuyển đổi sang hệ thống vật liệu xây dựng carbon thấp. Việt Nam sở hữu một sự kết hợp độc đáo giữa nguồn tài nguyên phong phú, nhu cầu xây dựng đang bùng nổ, và các sáng kiến chính sách đầy tham vọng, tạo ra một môi trường lý tưởng để thử nghiệm, nhân rộng và tối ưu hóa các giải pháp vật liệu bền vững.

Các tỉnh địa chất và khoáng vật học đất thống trị

Sự đa dạng địa chất của Việt Nam tạo ra một loạt các loại đất với thành phần khoáng vật và tính chất cơ lý khác nhau, ảnh hưởng trực tiếp đến tiềm năng sử dụng chúng làm vật liệu xây dựng. Hiểu được sự phân bố và đặc tính của các loại đất này là bước đầu tiên để phát triển các chiến lược sử dụng vật liệu địa phương một cách hiệu quả và bền vững.

• Đồng bằng sông Hồng: Khu vực này có đất phù sa giàu sét, kaolinit và illit, phù hợp cho sản xuất gạch đất nện và gốm sứ truyền thống. Hàm lượng sét cao tạo ra độ dẻo và khả năng liên kết tốt, nhưng cũng có thể gây co ngót đáng kể nếu không được kiểm soát. Các nghiên cứu về đất nện gia cố xi măng tại Việt Nam đã chỉ ra rằng thành phần hạt và khoáng vật của đất ảnh hưởng đáng kể đến cường độ chịu nén, cường độ ép chẻ và độ hút nước của vật liệu . Cụ thể, khi tăng hàm lượng xi măng từ 4% lên 8%, cường độ chịu nén của đất nện được cải thiện đáng kể và độ hút nước giảm xuống, trong khi sự khác biệt về thành phần hạt và khoáng vật giữa hai loại đất thí nghiệm dẫn đến sự khác biệt đáng kể về các đặc tính cơ lý của chúng .

• Đồng bằng sông Cửu Long (ĐBSCL): Đây là vùng đất phù sa giàu sét và bùn, có hàm lượng hữu cơ cao, đặc điểm cơ lý ảnh hưởng đến độ ổn định công trình. Khu vực này phát triển mạnh mô hình luân canh tôm-lúa và nuôi trồng thủy sản, đòi hỏi vật liệu xây dựng có khả năng chống ăn mòn trong môi trường mặn. Đặc biệt, xâm nhập mặn do biến đổi khí hậu và nước biển dâng đang là một thách thức lớn ở ĐBSCL, ảnh hưởng đến chất lượng đất và các công trình xây dựng. Nghiên cứu đã chỉ ra rằng khi độ mặn của đất tăng lên, pH của đất giảm và một số chất dinh dưỡng như nitơ và phốt pho bị suy giảm, làm thay đổi tính chất cơ lý của đất . Điều này đặt ra yêu cầu cấp thiết cho việc phát triển các vật liệu xây dựng có khả năng chống lại tác động của xâm nhập mặn.

• Tây Nguyên: Vùng đất bazan giàu sắt và nhôm có tiềm năng ứng dụng trong sản xuất vật liệu xây dựng và khai thác khoáng sản. Đất bazan có khả năng phong hóa tạo ra các loại đất có tính chất cơ lý đặc biệt, bao gồm cả đất có hàm lượng sét kaolinit cao, phù hợp cho sản xuất gạch không nung và vật liệu xây dựng nhẹ. Ngoài ra, đá bazan ở Tây Nguyên còn là nguồn cung cấp sợi bazan, một loại vật liệu composite tiềm năng có thể thay thế thép hoặc sợi thủy tinh trong một số ứng dụng xây dựng.

• Cát ven biển: Vùng ven biển miền Trung có trữ lượng cát lớn, phục vụ sản xuất bê tông và vật liệu xây dựng. Tuy nhiên, khai thác cát quá mức có thể gây suy thoái môi trường biển, xói lở bờ biển và ảnh hưởng đến hệ sinh thái. Các nghiên cứu về tác động môi trường và nguồn cung cát bền vững đang trở nên cấp thiết.

• Đá granit phong hóa và các vùng đất khác: Các khu vực miền Trung và Tây Nguyên có đá granit phong hóa tạo thành đất cát pha, ứng dụng trong xây dựng nền móng. Ngoài ra, Việt Nam còn có các loại đất khác như đất đỏ, đất xám, mỗi loại có đặc tính riêng, đòi hỏi các giải pháp kỹ thuật phù hợp.

Ứng dụng thực tế và tiềm năng: Các nghiên cứu tại Việt Nam đã chỉ ra rằng đất nện gia cố xi măng (Cement-Stabilized Rammed Earth - CSRE) có thể đạt được cường độ chịu nén và cường độ ép chẻ cải thiện đáng kể khi tăng hàm lượng xi măng, đồng thời giảm độ hút nước . Tuy nhiên, sự khác biệt về thành phần hạt và khoáng vật của các loại đất là yếu tố ảnh hưởng đáng kể đến hiệu suất của vật liệu . Điều này nhấn mạnh tầm quan trọng của việc phân tích và lựa chọn loại đất phù hợp cho từng ứng dụng cụ thể, cũng như sự cần thiết của các tiêu chuẩn và hướng dẫn kỹ thuật địa phương.

Tải trọng ẩm nhiệt đới gió mùa và tác động đến độ bền bao che

Khí hậu nhiệt đới gió mùa của Việt Nam với độ ẩm cao, nhiệt độ và mưa lớn theo mùa, cùng với tần suất lũ lụt và bão, đặt ra những thách thức đáng kể đối với độ bền và hiệu suất của vật liệu xây dựng, đặc biệt là vật liệu đất.

• Chu kỳ ẩm theo mùa và độ ẩm cao: Độ ẩm cao quanh năm và sự thay đổi ẩm theo mùa gây ra hiện tượng co ngót và trương nở trong vật liệu đất, có thể dẫn đến nứt và giảm độ bền theo thời gian. Khả năng đệm ẩm (moisture buffering) của đất là một lợi thế trong điều kiện này, nhưng cũng cần được kiểm soát để tránh tích tụ ẩm quá mức. Nghiên cứu về tính chất hút ẩm của vật liệu đất và các giải pháp bảo vệ bề mặt (như mái hiên rộng, lớp phủ, và hệ thống thoát nước) là rất quan trọng.

• Mưa lớn và lũ lụt: Mưa lớn và lũ lụt có thể gây xói mòn và phá hủy các kết cấu đất không được bảo vệ. Các công trình cần được thiết kế với móng và tường có khả năng chống nước, hệ thống thoát nước hiệu quả, và lựa chọn vật liệu có khả năng chống xói mòn tốt. Các nghiên cứu về độ bền của vật liệu đất trong điều kiện ngập nước và các chu kỳ ướt-khô là cần thiết để đảm bảo an toàn và tuổi thọ công trình.

• Bão và gió mạnh: Việt Nam là một trong những quốc gia chịu ảnh hưởng nặng nề nhất của bão ở khu vực châu Á - Thái Bình Dương. Các công trình cần được thiết kế để chịu được tải trọng gió lớn và va đập từ các mảnh vỡ. Vật liệu đất có thể có khả năng chịu lực nén tốt nhưng khả năng chịu kéo và va đập kém, do đó cần được gia cường hoặc kết hợp với các vật liệu khác (như tre, sợi) để tăng cường khả năng chống chịu. Các nghiên cứu về ứng xử của kết cấu đất dưới tải trọng gió và động đất cũng rất cần thiết, đặc biệt là ở các vùng có nguy cơ cao.

• Xâm nhập mặn và ăn mòn clorua: Các công trình ven biển phải đối mặt với xâm nhập mặn và ăn mòn clorua, yêu cầu bê tông có khả năng chống clorua cao. Nghiên cứu về bê tông sử dụng tro bay và xỉ lò cao (GGBFS) tại Việt Nam đã cho thấy những cải thiện đáng kể về khả năng chống xâm nhập clorua và độ bền trong môi trường biển. Các kết cấu bằng đất ở khu vực này cần được bảo vệ đặc biệt hoặc được ổn định bằng các chất kết dính thích hợp để chống lại tác động của muối.

Chiến lược thích ứng: Việc phát triển các hệ thống xây dựng đất bền vững và thích ứng với khí hậu đòi hỏi một cách tiếp cận tổng hợp, bao gồm lựa chọn vật liệu phù hợp, thiết kế kết cấu, bảo vệ bề mặt, và các giải pháp thoát nước và quản lý nước. Các nghiên cứu về đặc tính đệm ẩm, khả năng chống nước, và độ bền của vật liệu đất trong điều kiện khí hậu cụ thể của Việt Nam là cần thiết để xây dựng các tiêu chuẩn và hướng dẫn thiết kế địa phương.

Năng lực sản xuất xi măng, nguồn SCM và kinh tế tuần hoàn

Việt Nam là một trong những nhà sản xuất xi măng lớn nhất thế giới, với sản lượng 49,8 triệu tấn trong nửa đầu năm 2025 và là nhà sản xuất lớn thứ ba toàn cầu. Điều này đồng nghĩa với một lượng phát thải CO₂ đáng kể, nhưng cũng tạo ra một cơ hội lớn để áp dụng các giải pháp giảm phát thải thông qua việc sử dụng vật liệu thay thế xi măng (SCM) và nhiên liệu thay thế.

• Sản xuất xi măng và clinker: Việt Nam là nước xuất khẩu xi măng hàng đầu, với sản lượng clinker và xi măng xuất khẩu lớn. Ngành xi măng đang áp dụng các mô hình kinh tế tuần hoàn, với Vicem Hà Tiên 1 sử dụng hơn 213.000 tấn chất thải làm nhiên liệu thay thế, tiết kiệm 5,3 triệu USD trong nửa đầu năm 2025. Bộ Công Thương cũng đang xây dựng một mạng lưới quốc gia để thúc đẩy tái chế tro bay và xỉ, từ đó thúc đẩy kinh tế tuần hoàn trong lĩnh vực vật liệu xây dựng .

• Tiềm năng sử dụng tro bay và xỉ lò cao (GGBFS): Các nhà máy nhiệt điện than ở Việt Nam tạo ra một lượng lớn tro bay (ước tính 15-20 triệu tấn mỗi năm) , trong khi ngành thép sản xuất khoảng 2,5-3 triệu tấn GGBFS mỗi năm . Những phụ phẩm công nghiệp này có tiềm năng lớn để sử dụng làm SCM trong sản xuất xi măng và bê tông, giúp giảm đáng kể lượng clinker, phát thải CO₂ và tiêu thụ năng lượng. Nghiên cứu tại Việt Nam đã chứng minh rằng việc thay thế một phần xi măng bằng tro bay (25-50%) có thể giảm phát thải khí nhà kính lên đến 31% và giảm chỉ số tiêu thụ năng lượng đến 38% . Khi kết hợp với GGBFS, các tính chất cơ học và độ bền của bê tông được cải thiện đáng kể, đặc biệt trong môi trường biển khắc nghiệt. Tro bay từ nhà máy nhiệt điện Nghi Sơn (loại F, đạt tiêu chuẩn ASTM C618) đã được chứng minh có hiệu quả trong sản xuất bê tông chất lượng cao .

• Nhiên liệu thay thế và các sáng kiến chính sách: Việc sử dụng chất thải công nghiệp, rác thải đô thị và sinh khối làm nhiên liệu thay thế trong các nhà máy xi măng đang được khuyến khích. Bộ Công Thương đang phát triển một chính sách mới để khuyến khích sản xuất và tiêu thụ các sản phẩm tái chế từ tro bay và thạch cao, nhằm tạo ra đầu ra ổn định cho thị trường và giảm áp lực môi trường . Một số nhà máy nhiệt điện đã đạt được tỷ lệ tận dụng 100% tro và xỉ phát sinh hàng ngày, đồng thời giảm dần lượng tồn kho lịch sử . Tuy nhiên, vẫn còn những thách thức như sự khác biệt về chất lượng tro xỉ, chi phí vận chuyển cao và nhu cầu thị trường không đồng đều .

Các nguồn pozzolan địa phương tiềm năng

Bên cạnh tro bay và xỉ lò cao, Việt Nam còn có các nguồn pozzolan địa phương tiềm năng khác, bao gồm:

• Tro trấu (Rice Husk Ash - RHA): Đồng bằng sông Cửu Long là một trong những vựa lúa lớn nhất thế giới, tạo ra một lượng lớn tro trấu từ các nhà máy xay xát. Tro trấu có hoạt tính pozzolanic cao và có thể được sử dụng làm SCM, giảm sử dụng clinker và tăng độ bền của bê tông và vữa.

• Tro bã mía (Sugarcane Bagasse Ash - SCBA): Ngành công nghiệp mía đường của Việt Nam tạo ra một lượng đáng kể bã mía, có thể được đốt để tạo ra tro có tiềm năng pozzolanic. Nghiên cứu về việc sử dụng SCBA làm vật liệu xây dựng đang được tiến hành và cho thấy triển vọng tích cực.

• Cao lanh nung (Metakaolin): Cao lanh, một loại đất sét trắng có nhiều ở một số vùng như Lâm Đồng, có thể được nung ở nhiệt độ 600-800°C để tạo ra metakaolin, một pozzolan chất lượng cao. Metakaolin có thể được sử dụng để cải thiện cường độ và độ bền của bê tông và vật liệu đất ổn định.

• Tro núi lửa và các nguồn pozzolan tự nhiên khác: Việt Nam có một số vùng núi lửa với tiềm năng tro núi lửa, có thể được sử dụng làm pozzolan tự nhiên. Ngoài ra, các loại đất sét hoạt tính và đá phong hóa cũng có thể được nghiên cứu để đánh giá tiềm năng pozzolanic của chúng.

Kết nối với thực tế xây dựng: Việc sử dụng tro bay và xỉ lò cao không chỉ là một giải pháp khoa học mà còn được thúc đẩy bởi các sáng kiến chính sách của chính phủ, thể hiện qua việc xóa bỏ tro xỉ khỏi danh mục chất thải nguy hại, ban hành tiêu chuẩn kỹ thuật và tổ chức các diễn đàn kết nối cung cầu . Điều này tạo ra một hành lang pháp lý và thị trường thuận lợi cho việc phát triển các sản phẩm vật liệu xây dựng carbon thấp. Các doanh nghiệp như Supas Vietnam đã và đang xuất khẩu tro bay và GGBFS từ Việt Nam ra thị trường quốc tế, khẳng định chất lượng và tiềm năng của các sản phẩm này .

Vật liệu và phụ phẩm nông nghiệp cho composite

Việt Nam có nguồn tài nguyên phong phú về tre, gỗ kỹ thuật, sợi dừa và các phụ phẩm nông nghiệp, có tiềm năng được sử dụng làm vật liệu composite hoặc cốt liệu gia cường cho các vật liệu xây dựng khác.

• Tre: Tre là một loại vật liệu truyền thống phổ biến ở Việt Nam, có tỷ lệ cường độ/trọng lượng cao và khả năng tái tạo nhanh. Tre có tiềm năng làm cốt thép (thay thế thép trong một số ứng dụng), làm vật liệu kết cấu nhẹ (dầm, cột, giàn), hoặc làm sợi gia cường cho vật liệu đất và bê tông.

• Sợi dừa và phụ phẩm nông nghiệp: Sợi dừa và các phụ phẩm nông nghiệp khác (như rơm, bã mía) có thể được sử dụng làm cốt liệu gia cường cho vật liệu đất, cải thiện độ bền kéo và khả năng chống nứt. Đây là một giải pháp dựa trên kỹ thuật truyền thống và vật liệu địa phương.

• Sợi bazan: Từ đá bazan ở Tây Nguyên, sợi bazan có thể được sản xuất và sử dụng làm vật liệu composite thay thế thép hoặc sợi thủy tinh trong một số ứng dụng xây dựng, mang lại hiệu suất cao và trọng lượng nhẹ.

• Gỗ kỹ thuật: Gỗ từ rừng trồng có thể được chế biến thành gỗ kỹ thuật (ví dụ: gỗ ghép khối, gỗ dán, LVL) để thay thế bê tông và thép trong một số ứng dụng, mang lại lợi ích về trọng lượng, khả năng cách nhiệt và tính thẩm mỹ.

Ứng dụng thực tế: Việc sử dụng tre và sợi dừa làm vật liệu xây dựng đã có từ lâu ở nhiều vùng nông thôn Việt Nam. Tuy nhiên, để ứng dụng ở quy mô công nghiệp, cần có các tiêu chuẩn kỹ thuật, quy trình sản xuất và thiết kế phù hợp. Các nghiên cứu về composite sợi bazan và gỗ kỹ thuật cũng đang được tiến hành, mở ra những hướng đi mới cho xây dựng bền vững.

Nhu cầu xây dựng đa dạng và cơ hội xây dựng mô-đun

Việt Nam đang trải qua quá trình đô thị hóa và công nghiệp hóa nhanh chóng, tạo ra một nhu cầu xây dựng đa dạng và khổng lồ ở cả khu vực đô thị và nông thôn. Đây vừa là thách thức vừa là cơ hội để áp dụng các giải pháp xây dựng bền vững và vật liệu carbon thấp.

• Nhu cầu nhà ở đô thị: Các thành phố lớn như Hà Nội và Thành phố Hồ Chí Minh đang phát triển nhanh chóng, với nhu cầu nhà ở và văn phòng ngày càng tăng. Đây là cơ hội để áp dụng các công nghệ xây dựng xanh, tiết kiệm năng lượng và vật liệu bền vững. Các chứng nhận công trình xanh như LOTUS đang được áp dụng tại Việt Nam và khuyến khích sử dụng vật liệu bền vững, tiết kiệm năng lượng và giảm tác động môi trường .

• Khu công nghiệp và cơ sở hạ tầng: Các khu công nghiệp mới và các dự án cơ sở hạ tầng (cầu đường, cảng, sân bay) đòi hỏi một lượng lớn vật liệu xây dựng. Việc sử dụng bê tông carbon thấp (sử dụng tro bay, xỉ) và các vật liệu tái chế có thể giảm đáng kể phát thải carbon của các dự án này.

• Du lịch sinh thái: Các khu du lịch sinh thái và nghỉ dưỡng có thể sử dụng vật liệu đất, tre và các vật liệu địa phương để tạo dấu ấn kiến trúc, mang lại trải nghiệm độc đáo cho du khách và giảm tác động môi trường.

• Nhà ở nông thôn và miền núi: Nông thôn và miền núi có nguồn đất sét và phụ phẩm nông nghiệp dồi dào, phù hợp cho xây dựng nhà đất bền vững. Việc sử dụng gạch đất nén (CEB) và đất nện (rammed earth) có thể giảm chi phí và tận dụng nguồn lực địa phương. Các nghiên cứu tại Việt Nam đã chỉ ra rằng gạch đất nén ổn định xi măng (CSCEB) có thể đạt cường độ nén đáp ứng yêu cầu tối thiểu cho xây dựng chịu lực .

• Nhà chống chịu thiên tai: Các vùng thường xuyên chịu ảnh hưởng của bão lũ và động đất cần các giải pháp nhà ở an toàn và bền vững. Vật liệu nhẹ và bền, các kết cấu mô-đun và các giải pháp gia cường có thể được sử dụng để xây dựng nhà ở chống chịu thiên tai.

• Xây dựng mô-đun và tiền chế: Tiền chế và mô-đun hóa có thể đẩy nhanh tiến độ xây dựng, giảm lãng phí và nâng cao chất lượng công trình. Đây là một xu hướng quan trọng trong xây dựng hiện đại và có thể được áp dụng cho cả nhà ở và các công trình khác.

Phù hợp với các cam kết khí hậu và sáng kiến kinh tế tuần hoàn

Cam kết Net Zero 2050 của Việt Nam đòi hỏi sự chuyển đổi sâu sắc trong tất cả các lĩnh vực, bao gồm cả xây dựng và sản xuất vật liệu xây dựng. Ngành xây dựng đóng góp khoảng 37% tổng phát thải CO₂ toàn cầu , và tại Việt Nam, ngành này cũng đang được xác định là một trong những lĩnh vực trọng tâm cần chuyển đổi để đạt được mục tiêu Net Zero.

• Cam kết Net Zero 2050: Việt Nam đã cam kết đạt mức phát thải ròng bằng 0 vào năm 2050, và ngành xây dựng được kỳ vọng sẽ đóng một vai trò quan trọng trong việc hiện thực hóa mục tiêu này. Việc sử dụng vật liệu carbon thấp, tái chế, và tối ưu hóa thiết kế có thể đóng góp đáng kể vào việc giảm phát thải trong ngành.

• Tiêu chuẩn công trình xanh LOTUS: Hội đồng Công trình Xanh Việt Nam (VGBC) đã phát triển hệ thống chứng nhận LOTUS, khuyến khích sử dụng vật liệu bền vững, tiết kiệm năng lượng và giảm tác động môi trường. Phiên bản mới nhất (LOTUS NC V4) đã nhấn mạnh đến phân tích vòng đời (LCA) và kinh tế tuần hoàn .

• Đánh giá vòng đời (LCA) và Công bố sản phẩm môi trường (EPD): Việt Nam đang trong quá trình xây dựng các tiêu chuẩn về LCA và EPD, phù hợp với thông lệ quốc tế . Công cụ Đánh giá Phát thải Công trình (BEAT) do GGGI và GCCA phát triển đang được triển khai tại Việt Nam để định lượng carbon nhúng và vận hành trong suốt vòng đời công trình .

• Kinh tế tuần hoàn trong ngành xi măng và vật liệu xây dựng: Các sáng kiến về kinh tế tuần hoàn đang được thúc đẩy trong ngành xi măng, với việc sử dụng chất thải công nghiệp và đô thị làm nhiên liệu và nguyên liệu thay thế. Các nghiên cứu về bê tông nhiều tro bay và đất nện gia cố xi măng đang được tiến hành để phát triển các vật liệu bền vững và carbon thấp cho ngành xây dựng Việt Nam .

• Công cụ hỗ trợ đánh giá phát thải: Công cụ BEAT (Building Emission Assessment Tool) do dự án ALCBT và GCCA phát triển đã được ra mắt để hỗ trợ các bên liên quan định lượng và giảm phát thải carbon vòng đời của các tòa nhà, với cơ sở dữ liệu vật liệu địa phương và tích hợp tiềm năng với các hệ thống chứng nhận .

Tóm lại, Việt Nam đang ở một vị trí then chốt để trở thành một phòng thí nghiệm sống cho quá trình chuyển đổi sang các hệ thống vật liệu carbon thấp. Việc kết hợp giữa nguồn tài nguyên phong phú, nhu cầu xây dựng đang bùng nổ, các sáng kiến chính sách đầy tham vọng, và các công cụ và tiêu chuẩn quốc tế đang định hình một hệ sinh thái thuận lợi cho sự phát triển và ứng dụng các vật liệu bền vững. Với nửa số tòa nhà sẽ tồn tại vào năm 2050 vẫn chưa được xây dựng hoặc cải tạo, các quyết định hôm nay sẽ định hình phát thải, sử dụng năng lượng và chất lượng cuộc sống cho nhiều thế hệ.

Phần XI — Khung Khái niệm Nguyên bản: Kiến trúc Hệ thống Vật liệu Đệ quy (Recursive Material Systems Architecture - RMSA)

(Tác giả Trang Phan)

Phần này được dán nhãn rõ ràng là một đóng góp khái niệm nguyên bản, được phát triển bởi tác giả Trang Phan để tổ chức và tích hợp các kiến thức khoa học hiện có về vật liệu, kết cấu và hệ thống xây dựng. Khung Kiến trúc Hệ thống Vật liệu Đệ quy (RMSA) được xây dựng dựa trên các nguyên lý của tư duy hệ thống và khoa học phức hợp, nhằm cung cấp một công cụ phân tích và thiết kế đa cấp độ cho môi trường xây dựng bền vững.

Khung này mô hình hóa môi trường xây dựng như một hệ thống phân cấp các hệ thống tương tác, mỗi cấp độ có cấu trúc, quy trình và động lực học riêng. Mỗi cấp độ bao gồm các biến trạng thái, phương trình điều khiển (nếu có), lan truyền bất định, mục tiêu tối ưu hóa, chế độ phá hủy và cơ chế phản hồi. Khung này nhấn mạnh tính đệ quy: các mô hình và tương tác xuất hiện ở mỗi cấp độ được lặp lại ở các cấp độ khác nhau, cho phép suy luận đa tỷ lệ từ khoáng vật học đến quy hoạch cơ sở hạ tầng quốc gia. RMSA được thiết kế để các nhà hoạch định chính sách và kỹ sư xác định các điểm đòn bẩy có hiệu quả cao nhất trong việc giảm phát thải carbon và tăng cường độ bền vững của môi trường xây dựng, từ lựa chọn vật liệu cấp nguyên tử đến tối ưu hóa chuỗi cung ứng cấp khu vực.

Cấp độ Nguyên tử (Atomic Scale)

• Liên kết hóa học: Ion, cộng hóa trị, kim loại, Van der Waals, liên kết hydro. Các loại liên kết này quyết định năng lượng liên kết, tính chất cơ học và phản ứng hóa học của vật liệu ở cấp độ nguyên tử. Trong vật liệu đất, liên kết ion và Van der Waals đóng vai trò quan trọng trong sự tương tác giữa các hạt sét và nước.

• Khiếm khuyết tinh thể: Lỗ trống, trật tự, ranh giới hạt, và các sai hỏng mạng khác ảnh hưởng đến độ bền, độ dẻo, và khả năng chống ăn mòn của vật liệu. Kiểm soát khiếm khuyết tinh thể là một công cụ quan trọng để thiết kế vật liệu.

• Chuyển pha: Nóng chảy, kết tinh, thủy hóa, carbonat hóa, và các chuyển pha khác ảnh hưởng đến cấu trúc và tính chất của vật liệu trong quá trình sản xuất và sử dụng.

• Phương pháp mô phỏng: DFT (Density Functional Theory), phân tử động lực học (MD), Monte Carlo, và các phương pháp mô phỏng nguyên tử khác cho phép dự đoán tính chất của vật liệu từ cấu trúc nguyên tử.

Cấp độ Hạt (Particle Scale)

• Thành phần khoáng vật: Thạch anh, canxit, kaolinit, montmorillonit, illit, C-S-H (Calcium Silicate Hydrate), ettringit, và các khoáng vật khác xác định tính chất vật lý và hóa học của đất và các vật liệu hạt. Thành phần khoáng vật ảnh hưởng đến khả năng trao đổi cation (CEC), diện tích bề mặt riêng (SSA), và hoạt tính pozzolanic. Tại Việt Nam, các khoáng vật sét như kaolinit và illit chiếm ưu thế ở các vùng khác nhau, ảnh hưởng đến tiềm năng sử dụng đất làm vật liệu xây dựng.

• Phân phối kích thước hạt: Đường cong Fuller, mô hình Andreasen, và các mô hình tối ưu hóa khác được sử dụng để đạt được mật độ và cường độ tối đa. Phân phối kích thước hạt ảnh hưởng đến tính công tác, khả năng đầm nén, và độ rỗng của vật liệu.

• Hóa học bề mặt: Điện tích bề mặt, CEC, hấp phụ nước và chất kết dính. Hóa học bề mặt của hạt đất ảnh hưởng đến khả năng tương tác với chất kết dính (xi măng, vôi, biopolymer), quyết định cường độ và độ bền của composite.

• Phương pháp mô phỏng: Phần tử rời rạc (DEM), phần tử hạt (PEM), và các phương pháp mô phỏng hạt khác cho phép mô phỏng tương tác giữa các hạt và dự đoán ứng xử cơ học của tập hợp hạt.

Cấp độ Vật liệu (Material Scale)

• Công thức composite: Xi măng, bê tông, đất, geopolymer, vật liệu ổn định bằng biopolymer, và các vật liệu composite khác. Công thức composite xác định thành phần và tỉ lệ của các thành phần (chất kết dính, cốt liệu, phụ gia, nước), ảnh hưởng đến toàn bộ tính chất của vật liệu. Tại Việt Nam, các nghiên cứu đang tập trung vào phát triển bê tông sử dụng tro bay và xỉ lò cao (GGBFS) để giảm phát thải carbon và cải thiện độ bền trong môi trường biển .

• Tính chất cơ học: Độ bền (nén, kéo, uốn), độ cứng (mô đun đàn hồi, mô đun cắt), độ dai (khả năng hấp thụ năng lượng), và các tính chất cơ học khác ảnh hưởng đến khả năng chịu tải và tuổi thọ của công trình. Đối với vật liệu đất, cường độ nén và khả năng chống xói mòn là các tính chất cơ học quan trọng.

• Tính chất vận chuyển: Độ thấm, hệ số khuếch tán, và khả năng mao dẫn ảnh hưởng đến sự di chuyển của nước, hơi ẩm, và các chất ô nhiễm trong vật liệu. Các tính chất vận chuyển quyết định độ bền và hiệu suất năng lượng của công trình.

• Phương pháp mô phỏng: Phần tử hữu hạn (FEM), thể tích hữu hạn (FVM), trường pha (phase-field), và các phương pháp mô phỏng vật liệu khác cho phép dự đoán ứng xử của vật liệu dưới tải trọng và điều kiện môi trường.

Cấp độ Cấu kiện (Component Scale)

• Cấu kiện cơ bản: Khối gạch đất nén (CEB), block bê tông, panel, tấm đúc sẵn, dầm, cột, sàn, tường, và các kết nối. Mỗi cấu kiện có chức năng kết cấu và yêu cầu kỹ thuật riêng.

• Kiểm soát chất lượng: Các thử nghiệm tiêu chuẩn như thử nghiệm uốn 3 điểm (theo khuyến nghị RILEM TC 274-TCE) để đánh giá chất lượng và đảm bảo hiệu suất của gạch đất . Các thử nghiệm nén, uốn, và hút nước được sử dụng để kiểm soát chất lượng và đảm bảo tuân thủ các tiêu chuẩn.

• Phương pháp mô phỏng: Phần tử hữu hạn (FEM) kết cấu, phân tích đàn hồi-dẻo, và các phương pháp mô phỏng cấu kiện khác để dự đoán ứng xử của cấu kiện dưới tải trọng.

Cấp độ Tòa nhà (Building Scale)

• Hệ thống kết cấu: Khung (bê tông, thép, gỗ), tường chịu lực (đất, gạch, bê tông), mái (vì kèo, tấm), và các hệ thống kết cấu khác. Lựa chọn hệ thống kết cấu ảnh hưởng đến hiệu suất, chi phí và tính bền vững của tòa nhà.

• Hệ thống bao che: Tường, mái, cửa, vật liệu cách nhiệt, và các thành phần bao che khác. Hệ thống bao che ảnh hưởng đến hiệu suất năng lượng, tiện nghi nhiệt, và chất lượng không khí trong nhà.

• Hệ thống kỹ thuật: HVAC (sưởi ấm, thông gió, điều hòa không khí), điện, nước, thông gió, và các hệ thống kỹ thuật khác. Thiết kế hệ thống kỹ thuật ảnh hưởng đến mức tiêu thụ năng lượng và chi phí vận hành.

• Tương tác với người sử dụng: Tiện nghi (nhiệt, ánh sáng, chất lượng không khí), sức khỏe, và các yếu tố tác động đến người sử dụng. Thiết kế tòa nhà cần hướng đến tối ưu hóa tiện nghi và sức khỏe của người sử dụng, phù hợp với các điều kiện khí hậu địa phương.

• Phương pháp mô phỏng: EnergyPlus, WUFI (mô phỏng ẩm-nhiệt), CFD (tính toán động lực học chất lỏng), và các phương pháp mô phỏng tòa nhà khác.

Cấp độ Cơ sở hạ tầng (Infrastructure Scale)

• Hạ tầng giao thông: Đường bộ, cầu, cống, đường ray, hầm, cảng, sân bay. Các công trình giao thông đòi hỏi vật liệu có độ bền cao và khả năng chịu tải trọng động.

• Hạ tầng kỹ thuật: Hệ thống cấp nước, thoát nước, cung cấp điện, mạng lưới, và các hạ tầng kỹ thuật khác.

• Công trình công cộng: Bệnh viện, trường học, công sở, và các công trình phục vụ cộng đồng khác.

• Phương pháp mô phỏng: GIS (Hệ thống Thông tin Địa lý), phân tích hệ thống, mô hình giao thông, và các phương pháp mô phỏng cơ sở hạ tầng khác.

Cấp độ Khu vực (Regional Scale)

• Khai thác vật liệu: Mỏ đá, khai thác cát, nguồn SCM (tro bay, xỉ lò cao), và các nguồn tài nguyên vật liệu địa phương. Vị trí và trữ lượng các nguồn vật liệu ảnh hưởng đến chi phí, vận chuyển và phát thải. Tại Việt Nam, các nguồn SCM như tro bay từ nhà máy nhiệt điện Nghi Sơn và xỉ lò cao Hòa Phát có tiềm năng lớn.

• Cụm sản xuất: Cụm nhà máy xi măng, nhà máy bê tông, vật liệu xây dựng, và các cơ sở sản xuất khác. Sự phân bố của các cụm sản xuất ảnh hưởng đến chuỗi cung ứng và logistics. Việc phát triển các cụm công nghiệp sinh thái có thể thúc đẩy việc sử dụng chất thải của ngành này làm nguyên liệu cho ngành khác .

• Hậu cần và vận chuyển: Khoảng cách vận chuyển, phương thức vận chuyển, phát thải logistics, và các yếu tố ảnh hưởng đến chi phí và tác động môi trường. Tối ưu hóa hậu cần có thể giảm đáng kể chi phí và phát thải.

• Chuỗi cung ứng xây dựng: Quản lý vật tư, tiến độ thi công, và các yếu tố ảnh hưởng đến hiệu quả và chi phí của dự án.

• Phương pháp mô phỏng: Mô hình dòng vật liệu (MFM), tối ưu hóa chuỗi cung ứng, và các phương pháp phân tích khu vực khác. Phân tích dòng vật liệu xây dựng (MIB) đã chỉ ra sự chuyển dịch toàn cầu từ gạch và gỗ sang thép, xi măng, cát và đá, với MIB tổng hợp hiện tại khoảng 1.464,3 kg/m² .

Cấp độ Văn minh (Civilizational Scale)

• Ngân sách carbon: Mục tiêu phát thải, lộ trình khử carbon, và các chiến lược giảm phát thải cho toàn bộ ngành xây dựng. Các quyết định ở cấp độ văn minh (ví dụ: chính sách, tiêu chuẩn, đầu tư) ảnh hưởng đến toàn bộ hệ thống vật liệu và môi trường xây dựng.

• An ninh tài nguyên: Nguồn cung vật liệu, khả năng tái chế, và các chiến lược đảm bảo nguồn cung bền vững. Sự khan hiếm của một số loại vật liệu (ví dụ: cát) đang trở thành một vấn đề toàn cầu.

• Năng suất kinh tế: Tăng trưởng GDP, hiệu quả xây dựng, và các tác động kinh tế của ngành xây dựng. Các quyết định về vật liệu và công nghệ ảnh hưởng đến năng suất và khả năng cạnh tranh của nền kinh tế.

• Khả năng phục hồi khí hậu: Thích ứng với biến đổi khí hậu, giảm thiểu rủi ro thiên tai, và các chiến lược xây dựng các công trình bền vững và chống chịu.

• Phương pháp mô phỏng: Mô hình kinh tế vĩ mô, kịch bản phát thải, tích hợp hệ thống trái đất (ESMs), và các phương pháp phân tích văn minh khác.

Mối liên hệ giữa các cấp độ và Điểm đòn bẩy

Các cấp độ trong khung RMSA không phải là các hộp đen biệt lập; chúng được kết nối thông qua các mối quan hệ nhân quả và phản hồi. Ví dụ, một sự thay đổi ở cấp độ nguyên tử (ví dụ: thay đổi thành phần hóa học của chất kết dính) có thể ảnh hưởng đến tính chất ở cấp độ vật liệu, sau đó ảnh hưởng đến thiết kế cấu kiện và tòa nhà, và cuối cùng tác động đến hiệu suất môi trường và kinh tế ở cấp độ khu vực và văn minh. Các điểm đòn bẩy (leverage points) là các can thiệp ở một cấp độ có thể tạo ra những thay đổi lớn ở các cấp độ khác.

Ví dụ ứng dụng khung RMSA tại Việt Nam

1. Ứng dụng vật liệu thay thế xi măng (SCM): Một can thiệp ở cấp độ vật liệu (thay thế một phần xi măng bằng tro bay và xỉ lò cao) có thể (i) giảm phát thải carbon nhúng (cấp độ văn minh - ngân sách carbon), (ii) tăng cường độ bền của bê tông (cấp độ vật liệu - tính chất cơ học và vận chuyển), (iii) giảm chi phí sản xuất (cấp độ khu vực - cụm sản xuất), và (iv) thúc đẩy kinh tế tuần hoàn bằng cách tận dụng chất thải công nghiệp (cấp độ khu vực - sinh thái công nghiệp). Các nghiên cứu tại Việt Nam đã chỉ ra tiềm năng của tro bay và GGBFS trong việc cải thiện tính chất của bê tông và giảm phát thải CO₂, với khả năng chống thấm clorua tăng từ 86,2% đến 136,9% và khả năng chống sunfat được cải thiện đáng kể .

2. Sử dụng đất địa phương cho xây dựng: Một can thiệp ở cấp độ khu vực (sử dụng đất tại chỗ để sản xuất gạch đất nén) có thể (i) giảm năng lượng và carbon nhúng (cấp độ vật liệu - LCA), (ii) giảm chi phí vận chuyển và tạo việc làm địa phương (cấp độ khu vực - hậu cần và kinh tế địa phương), (iii) tăng cường khả năng đệm ẩm và tiện nghi nhiệt (cấp độ tòa nhà - vật lý xây dựng), và (iv) giảm sự phụ thuộc vào các vật liệu nhập khẩu (cấp độ văn minh - an ninh tài nguyên).

3. Áp dụng các tiêu chuẩn công trình xanh: Một can thiệp ở cấp độ tòa nhà và văn minh (áp dụng các tiêu chuẩn như LOTUS, khuyến khích sử dụng LCA và vật liệu bền vững) có thể thúc đẩy (i) nhu cầu sử dụng vật liệu carbon thấp (cấp độ khu vực - chuỗi cung ứng), (ii) tối ưu hóa thiết kế để giảm tiêu thụ năng lượng vận hành (cấp độ tòa nhà - hệ thống kỹ thuật), và (iii) tăng cường chất lượng và độ bền của công trình (cấp độ cấu kiện - kiểm soát chất lượng). LOTUS NC V4 đã nhấn mạnh đến phân tích vòng đời (LCA) và kinh tế tuần hoàn , và các công cụ như BEAT đang được triển khai để định lượng carbon nhúng và vận hành trong suốt vòng đời công trình .

Khung RMSA cung cấp một cách tiếp cận toàn diện và có hệ thống để phân tích và thiết kế các giải pháp xây dựng bền vững, cho phép các nhà hoạch định chính sách, kỹ sư và nhà nghiên cứu xác định các điểm đòn bẩy hiệu quả và tối ưu hóa sự tương tác giữa các cấp độ khác nhau, từ khoáng vật học đến quy hoạch văn minh. Nó cũng nhấn mạnh sự cần thiết của một cách tiếp cận hệ thống để giải quyết các thách thức phức tạp của biến đổi khí hậu và phát triển bền vững trong lĩnh vực xây dựng.

Khung khái niệm này được trình bày như một đóng góp nguyên bản để tổ chức kiến thức hiện có, không phải là một lý thuyết khoa học đã được thiết lập. Nó được xây dựng dựa trên các nghiên cứu sẵn có và các thực tiễn tốt nhất, và có thể được phát triển và tinh chỉnh thêm thông qua nghiên cứu và ứng dụng thực tế trong tương lai.

Kết luận

Việt Nam, với vị thế là một trong những nhà sản xuất xi măng hàng đầu thế giới—sản lượng đạt 49,8 triệu tấn trong nửa đầu năm 2025 và 137 triệu tấn trong 9 tháng đầu năm 2025, tăng 15% so với cùng kỳ năm trước —cùng nguồn tài nguyên vật liệu thay thế xi măng (SCM) phong phú (tro bay từ các nhà máy nhiệt điện như Nghi Sơn, xỉ lò cao Hòa Phát, tro trấu từ Đồng bằng sông Cửu Long) và nhu cầu xây dựng đang tăng cao, có cơ hội độc đáo để trở thành một "phòng thí nghiệm sống" cho quá trình chuyển đổi sang hệ thống vật liệu carbon thấp. Ngành xi măng Việt Nam đã bắt đầu áp dụng các mô hình kinh tế tuần hoàn, với Vicem Hà Tiên 1 sử dụng hơn 213.000 tấn chất thải làm nhiên liệu thay thế, giúp tiết kiệm khoảng 5,3 triệu USD trong nửa đầu năm 2025 .

Nghiên cứu trong nước đã chứng minh hiệu quả của việc sử dụng tro bay và xỉ lò cao trong sản xuất bê tông cho các công trình ven biển, với khả năng chống xâm nhập clorua tăng từ 86,2% đến 136,9% và khả năng chống sunfat được cải thiện đáng kể . Các nghiên cứu về gạch đất nén ổn định xi măng (CSCEB) sử dụng đất địa phương từ tỉnh Phú Thọ đã chỉ ra rằng cường độ nén và mô đun đàn hồi tăng đáng kể khi tăng hàm lượng xi măng và khối lượng khô, với cường độ nén có thể đạt trên 3,5 MPa với hàm lượng xi măng lớn hơn 10% và khối lượng khô trên 1,8 g/cm³, đáp ứng yêu cầu tối thiểu cho xây dựng chịu lực . Sự khác biệt về thành phần hạt và khoáng vật của các loại đất là yếu tố ảnh hưởng đáng kể đến các đặc tính cơ lý của đất nện, nhấn mạnh tầm quan trọng của việc phân tích và lựa chọn loại đất phù hợp cho từng ứng dụng cụ thể .

Để thúc đẩy quá trình chuyển đổi, các công cụ và sáng kiến quốc tế đang được triển khai tại Việt Nam. Công cụ Đánh giá Phát thải Công trình (BEAT) do dự án ALCBT và GCCA phát triển đã được ra mắt để hỗ trợ các bên liên quan định lượng và giảm phát thải carbon vòng đời của các tòa nhà, với cơ sở dữ liệu vật liệu địa phương và tích hợp tiềm năng với các hệ thống chứng nhận . RILEM TC 274-TCE đã phát triển một quy trình thử nghiệm uốn 3 điểm tiêu chuẩn cho gạch đất, dựa trên chiến dịch thử nghiệm liên phòng thí nghiệm với 7 phòng thí nghiệm tại 3 quốc gia trên 98 viên gạch, nhằm kiểm soát chất lượng và đảm bảo hiệu suất cơ học của vật liệu đất trong xây dựng kết cấu . Sự kết hợp giữa khoa học vật liệu tiên tiến, công nghệ xây dựng bền vững và các sáng kiến kinh tế tuần hoàn có thể định vị Việt Nam như một quốc gia dẫn đầu trong lĩnh vực xây dựng bền vững tại khu vực Đông Nam Á.

Tài liệu tham khảo

1. Perlot, C., Prime, N., Aubert, J. E., et al. (2025). Recommendation of TC RILEM TC 274-TCE: 3-point bending test procedure for earthen bricks—quality control of earth bricks for structural masonry by flexural strength. Materials and Structures, 58, Article 185.

2. RILEM TC 274-TCE. (2022). Testing and Characterisation of Earth-based Building Materials and Elements: State-of-the-Art Report. RILEM State-of-the-Art Reports. Springer International Publishing.

3. RILEM TC 274-TCE. (2025). Recommendation on the apparent vapor transfer coefficient of earthen building products. Materials and Structures.

4. Bộ Xây dựng. (2025). Báo cáo sản xuất xi măng 6 tháng đầu năm 2025. Trong: Circular economy lifts Vietnam's cement industry prospects. WTO and Integration Center VCCI, 13/08/2025.

5. Bộ Công Thương. (2025). Tận dụng chất thải công nghiệp, hướng đến công trình ven biển xanh. Vietnam.vn, 02/11/2025.

6. Trần, T. M., & Lê, V. H. (2025). Nghiên cứu sử dụng tro bay và xỉ lò cao trong sản xuất bê tông cho công trình ven biển. Tạp chí Khoa học và Công nghệ Giao thông vận tải.

7. Cục Khoa học Công nghệ và Môi trường - Bộ Xây dựng. (2025). Nghiên cứu thực nghiệm về ứng xử ứng suất-biến dạng của gạch đất nén ổn định xi măng (CSCEB) sử dụng đất địa phương Phú Thọ. Học viện Hàng không.

8. Tang, L. V., Nguyen, D. T., Bulgakov, B. I., & Aleksandrova, O. V. (2025). Low carbon footprint building materials using industrial waste. Нанотехнологии в строительстве, 17(1), 83-94.

9. Global Green Growth Institute (GGGI). (2025, June 24). ALCBT Launches Groundbreaking Building Emission Assessment Tool (BEAT) to Transform Construction Sector. Asia Low Carbon Buildings Transition Project.

Liên Hệ

Bạn đang quan tâm đến mua nhà, thuê nhà hoặc thuê-mua cùng Về Nhà Mình? Hãy để lại thông tin, đội ngũ của chúng tôi sẽ liên hệ để tư vấn mô hình phù hợp với nhu cầu và khả năng tài chính của gia đình bạn.

Hotline: 0922.685.868
